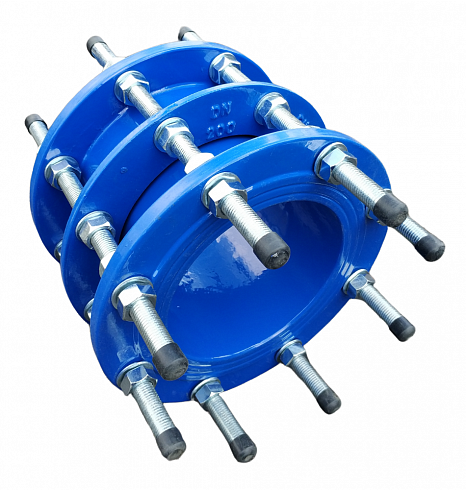

Демонтажная вставка – это специальное приспособление, задачей которого служит упрощение процессов монтажа или демонтажа. Также они используются при проведении профилактического осмотра, ремонте фланцевой запорной, предохранительной и регулирующей арматуры.
- Номинальный диаметр DN 100 - 1000 мм
- Номинальное давление PN10
- Температура рабочей среды до +70°C
- Эпоксидно-полимерное покрытие толщиной не менее 250 мкм
- Облегчает установку запорной арматуры на трубопроводы
|
№ |
ДЕТАЛЬ |
МАТЕРИАЛ |
|
1 |
Фланец |
Чугун с шаровидным графитом GGG40 |
|
2 |
Уплотнительная прокладка |
EPDM |
|
3 |
Фланец |
Чугун с шаровидным графитом GGG40 |
|
4 |
Гайка |
Оцинкованная сталь класса 8.8 |
|
5 |
Шпилька |
Оцинкованная сталь класса 8.8 |
|
DN |
D |
К |
L1 |
L2 |
Болт |
Масса, кг |
|
|
M |
n |
||||||
|
50 |
165 |
125 |
200 |
310 |
M16 |
4 |
11 |
|
80 |
200 |
160 |
210 |
330 |
M16 |
8 |
17 |
|
100 |
220 |
180 |
230 |
350 |
М16 |
8 |
22 |
|
150 |
285 |
240 |
200 |
360 |
М20 |
8 |
30 |
|
200 |
340 |
295 |
220 |
390 |
М20 |
8 |
42 |
|
250 |
400 |
350 |
240 |
390 |
М20 |
12 |
54,8 |
|
300 |
455 |
400 |
270 |
400 |
М20 |
12 |
73,3 |
|
400 |
580 |
515 |
280 |
430 |
М24 |
16 |
120,2 |
|
500 |
670 |
620 |
285 |
450 |
М24 |
20 |
174,6 |
|
600 |
760 |
725 |
290 |
470 |
М27 |
20 |
220,1 |
Что такое демонтажная вставка?
Основные свойства
Главная задача этого устройства – фиксация элемента трубопровода. За счет отсутствия надобности стягивать фланцы и наличия уплотнения, возникает напряжение в болтовых соединениях.
Она часто используется и при демонтаже. Собственно, поэтому ее часто и называют демонтажной. Так, она будет полезной в случае, если детали для уплотнения потеряли влагу и «приклеились к зеркалам». В этом случае приспособление позволяет их разъединить, оторвать без расклинивания и лишних трат времени и сил. Помимо этого, она используется при монтаже обновленной арматуры поверх старой.
Конструкция
В базе лежит телескопический принцип. Монтажная вставка фланцевая включает следующие компоненты:
- Фланец-патрубок внутренний и внешний.
- Промежуточный фланец.
- Крепежи.
- Уплотнение.
Монтажные вставки в трубопроводах изготавливаются из чугуна высокой прочности.
Технология монтажа
При выполнении работ приспособление устанавливается в узел, а потом раздвигается на самую большую длину, которая возможна. Это дает возможность в дальнейшем выполнить демонтажные работы с использованием шпилек и свести патрубки с их помощью.
Если производится замена арматуры с большой строительной длиной на современную, последовательность действий будет следующей:
- Уменьшить интенсивность крепления гаек и открутить их, а также вытащить шпильки.
- Установить вставку между фланцами новой задвижки и трубы.
- На фланцы задвижки и трубы поставить нижние шпильки (в ходе сборки помните о шайбах и гайках, причем этот процесс должен осуществляться в противоположной последовательности).
- Между фланцами установить уплотнения.
- Осуществить установку оставшихся крепежей.
- Выполнить развод фланцев-патрубок и затянуть соединения согласно установленным нормативам.
- Осуществить фиксацию уплотнения с использованием промежуточного фланца.
Важнейшие характеристики
Если рассматривать характеристики, на которые нужно обратить внимание при покупке, то надо уделить внимание:
- Давлению и температуре среды.
- Жидкости, которая транспортируется.
- Диаметру.
- Диапазону.
Отдельно следует отметить то, что поставляются демонтажные вставки в разборном виде. Проще говоря, они всегда являют собой разборную конструкцию. Они нужны для того, чтобы упростить процесс работы и не являются самостоятельной деталью труб. Цена на демонтажные вставки отличается в зависимости от описанных выше характеристик.
Заключение
Демонтажные вставки – что это? Под данным понятием подразумевается приспособление, которое позволяет осуществлять как монтаж, так и демонтаж деталей. С их помощью можно сделать работу по ремонту и замене труб проще. Приобрести их можно у нас.
