      Втулка полиэтиленовая под фланец

      • Главная
      • Каталог
      • Комплектующие для ПЭ труб
      • Фасонные части сварные ПЭ
      • Втулка полиэтиленовая под фланец
      • Втулка полиэтиленовая под фланец
      • Втулка полиэтиленовая под фланец
      • Втулка полиэтиленовая под фланец
      • Втулка полиэтиленовая под фланец
      В процессе строительства трубопроводов фланцевые соединения используются часто. С их помощью обеспечивается герметичность и прочность инженерных коммуникаций. И фланец – главная составляющая часть этого соединения.
      Подробнее
      Проверить цену

      Особенности и основные разновидности втулок полиэтиленовых под фланец

      Это металлический диск, который обеспечивает прочность разъема. Он активно применяется в сфере трубопроводного транспорта, а также коммунального хозяйства.

       Он является универсальным элементом трубопроводов, но не используется сам по себе. Например, понадобится втулка полиэтиленовая под фланец. Что это такое и для чего их применяют.

      Виды втулок

      Каждая втулка ПЭ принадлежит к одной из групп:

      1. Сегментные. Они частично либо полностью состоят из ПНД-трубы.

      2. Литые фитинги.  Отличаются  технологией изготовления: создаются способом литья под давлением. Сварные швы отсутствуют.

      Принцип применения фитинга в том, чтобы обеспечивать упор на тот фланец, который надевается на изделие, называемое втулка под фланец ПЭ. Это исключает риски того, что узел будет разъединен в процессе эксплуатации.

      Назначение и особенности

      Для чего же нужна втулка ПНД? Прежде всего для того, чтобы сэкономить время и деньги на процессе создания трубопровода. Помимо этого, можно избежать многих проблем в процессе использования системы. Выгоды монтажа элементов разного типа такие:

      1. Полная герметизация.

      2. Нет надобности обслуживать систему. Все неполадки устраняются в короткие сроки.

      3. Монтаж ПНД элементов характеризуется скоростью и простотой. Не требуется квалификация.

      Технические характеристики

      Обращайте при выборе внимание на такие характеристики как:

      1. Вес удлиненного и короткого изделия.

      2. Диаметр.

      3. Рабочее давление, на которое рассчитана втулка под ПНД фланец.

      4. Длина.

      5. Материал.

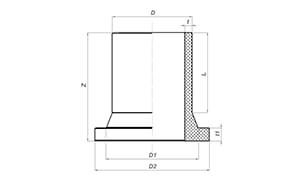

      Диаметр Давление d1, mm  D2, mm  L,mm  Z,mm  t1  m,грамм
      Ø63 PN16 75 100 65 100 15 0,172
      Ø90 PN10 102 140 85 120 15 0,344
      Ø110 PN10 122 155 100 140 18 0,510
      Ø160 PN10 176 212 110 165 25 1,230
      Ø200 PN10 234 268 125 185 30 2,260
      Ø225 PN10 235 268 110 180 35 2,292
      Ø315 PN10 335 370 155 220 35 5,920
      Ø400 PN10 427 482 140 221 45 9,554
      Ø500 PN10 431 584 55 72/279 150 11,000
      Ø630 PN10 551 685 60 65/330 148 13,600

      Способы установки

      Есть два способа, которыми происходит установка:

      1. Приварной способ.

      2. С использованием накидного фланца.

      Задача этой детали – выполнять функцию бурта между прижимным и ответным изделием.

      Элемент используется, как правило, в точках перехода ПП трубы непосредственно на стальную.

      Заключение

      Купить устройство можно как в Минске на нашем сайте по доступной цене.  Для заказа потребуется несколько минут вашего времени. Если же есть вопросы, мы с удовольствием ответим на них.
