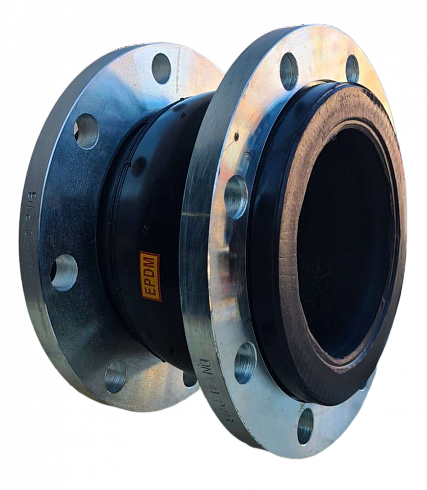

Условия доставки обсуждайте с менеджеромРезиновые звукоизоляционные вставки — это гибкие элементы для соединения труб, технологического оборудования, применяемые с целью поглощения температурных расширений трубопроводов, а также снятия вибрации и шума. Данный вид компенсаторов также называют вибровставкой.
Общие сведения:
Условное давление (Pу): 16 (кгс/см2), 1,6 (МПа) Рабочая среда: вода (холодная, горячая), жидкие неагрессивные среды. Температура рабочей среды (наибольшая) от -25 до + 90°С (допускается кратковременное повышение температуры до +110 °С)
Применение фланцевой вибровставки
-
Системы водоснабжения и отопления
- Устанавливается в магистралях, где работает насосное оборудование, для гашения шумов, возникающих при циркуляции воды.
- Часто используется в жилых зданиях, чтобы минимизировать акустический дискомфорт.
-
Промышленные трубопроводы
- Применяется в системах с высокой скоростью потока рабочей среды, где шумы и вибрации могут негативно влиять на производственные процессы или персонал.
- Часто используется в насосных станциях, системах транспортировки жидкостей и газа.
-
Тепловые сети
- Вставка снижает вибрации, вызванные работой котлов и насосов, что повышает долговечность оборудования и снижает шумовой фон.
-
Системы кондиционирования и вентиляции
- В вентиляционных системах вставка предотвращает передачу вибраций от вентиляторов и компрессоров на воздуховоды.
-
Системы очистки сточных вод
- Используется для устранения шумов и вибраций, возникающих при перекачке стоков насосным оборудованием.
Материалы

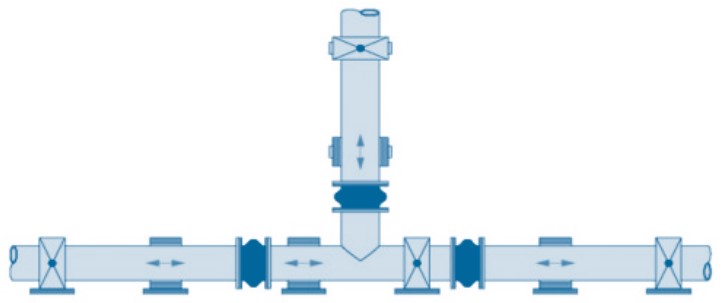

Монтаж звукоизоляционной вставки
1. Установка резиновых компенсаторов для снижения вибраций, возникающих в результате работы насосов в трубопроводной системе.
2. Установка универсальных резиновых компенсаторов для снижения осевых перемещений.
3. Установка резиновых компенсаторов для монтажа специальных устройств.
4. Установка угловых резиновых компенсаторов для снижения угловых перемещений.
5. Компенсатор следует устанавливать непосредственно за неподвижной опорой. За компенсатором следует предусмотреть подвижные опоры.
Размеры вибровставки фланцевой
Присоединительные размеры ГОСТ 12815-80
|
Ду, мм |
D1, мм |
D0, мм |
Кол-во болтовых отв. n |
L, мм |
Масса, кг |
Допустимые условия эксплуатации |
|||
|
Допустимое сжатие (мм) |
Допустимое растяжение (мм) |
Боковое смещение (мм) |
Угловое смещение (градусы) |
||||||
|
DN 50 |
125 |
18 |
4 |
105 |
4,73 |
10 |
7 |
10 |
15 |
|
DN 65 |
145 |
18 |
4 |
115 |
6,09 |
13 |
7 |
11 |
15 |
|
DN 80 |
160 |
18 |
4 |
135 |
7,45 |
15 |
8 |
12 |
15 |
|
DN 100 |
180 |
18 |
8 |
150 |
9,16 |
19 |
10 |
13 |
15 |
|
DN 125 |
210 |
18 |
8 |
165 |
13,20 |
19 |
12 |
13 |
15 |
|
DN 150 |
240 |
22 |
8 |
180 |
15,16 |
20 |
12 |
14 |
15 |
|
DN 200 |
295 |
22 |
12 |
210 |
20,70 |
25 |
16 |
22 |
15 |
|
DN 250 |
355 |
26 |
12 |
230 |
29,30 |
25 |
16 |
22 |
15 |
|
DN 300 |
410 |
26 |
12 |
245 |
35,20 |
25 |
16 |
22 |
15 |
|
DN 350 |
470 |
26 |
16 |
255 |
44,80 |
25 |
16 |
22 |
15 |
|
DN 400 |
525 |
30 |
16 |
255 |
59,20 |
25 |
16 |
22 |
15 |
|
DN 450 |
585 |
30 |
20 |
255 |
76,0 |
25 |
16 |
22 |
15 |
|
DN 500 |
650 |
33 |
20 |
255 |
105,50 |
25 |
16 |
22 |
15 |
|
DN 600 |
770 |
39 |
20 |
260 |
153,00 |
25 |
16 |
22 |
15 |
|
DN 700 |
860 |
39 |
24 |
260 |
207,50 |
25 |
16 |
22 |
15 |
|
DN 800 |
950 |
39 |
24 |
260 |
230,00 |
25 |
16 |
22 |
15 |
|
DN 900 |
1020 |
39 |
28 |
260 |
283,50 |
25 |
16 |
22 |
15 |
|
DN 1000 |
1170 |
45 |
28 |
260 |
376,0 |
26 |
18 |
24 |
15 |
Для получения подробной информации о заказе обращайтесь к нашим специалистам.
