При подборе задвижек, затворов, обратных клапанов, фильтров и фасонных частей приходится ориентироваться не только на материал и типоразмер изделия, но и на тип присоединения к трубопроводу. Два наиболее распространённых варианта — фланцевое и муфтовое соединение. Они закрыты разными группами стандартов, рассчитаны на разные диапазоны диаметров и давлений и по-разному ведут себя при монтаже и последующем обслуживании.
Фланцевое соединение
Фланцевое соединение образуется двумя ответными фланцами — на корпусе арматуры (или фасонной части) и на трубопроводе, — которые стягиваются между собой болтами или шпильками через уплотнительную прокладку. Конструкция фланца (плоская, приварная встык, свободная на кольце, под втулку ПЭ) и его геометрия — количество отверстий, диаметр окружности расположения болтов, толщина, форма уплотнительной поверхности — регламентируются стандартами и напрямую зависят от условного давления (PN) и условного прохода (DN).
Ключевые нормативные документы:
- ГОСТ 33259-2015 — фланцы арматуры, соединительных частей и трубопроводов, конструкция, размеры и общие технические требования (аналог EN 1092-1);
- ГОСТ 12815–12822 — фланцы стальные (для изделий, изготовленных до перехода на ГОСТ 33259, эти документы продолжают встречаться в проектной документации);
- ISO 7005 — международный аналог для арматуры, поставляемой по зарубежным стандартам;
- крепёж — болты, гайки, шпильки — подбирается по ГОСТ 7798, ГОСТ 9066, ГОСТ Р 52544 и другим в зависимости от класса прочности и материала.
Фланцевое соединение применяется практически на всём диапазоне диаметров — от DN15 до DN2000 и выше — и на всех классах давления, вплоть до PN100 и выше в промышленных трубопроводах. Материал прокладки (паронит, резина, фторопласт, спирально-навитые металлические прокладки) подбирается отдельно, исходя из температуры и характера перекачиваемой среды.
Муфтовое соединение
Муфтовое соединение — это присоединение через внутреннюю или наружную резьбу либо через компрессионный (обжимной) узел, без применения ответных фланцев и болтового крепежа. К муфтовым относят:
- резьбовые соединения — корпус арматуры или фитинга имеет внутреннюю (реже наружную) трубную резьбу, труба вкручивается напрямую или через сгон/муфту;
- компрессионные соединения — характерны для полиэтиленовых труб: труба фиксируется в корпусе фитинга зажимным кольцом и уплотняется резиновым кольцом без сварки и нарезки резьбы.
Основные нормативные документы:
- ГОСТ 8944-75 — фитинги чугунные резьбовые для трубопроводов, конструкция и размеры;
- ГОСТ 3262-75 — трубы стальные водогазопроводные, определяющие геометрию трубной резьбы;
- ГОСТ Р ЕН 12201 и технические условия производителей — для компрессионных фитингов на полиэтиленовые трубы;
- ISO 49 — международный аналог для чугунных резьбовых фитингов.
Муфтовое соединение по конструктивным причинам ограничено меньшими диаметрами — как правило, до DN100–150 для резьбовых чугунных и стальных изделий, до DN110–160 (по наружному диаметру трубы) для компрессионных фитингов на ПЭ. Рабочее давление также, как правило, ниже, чем у фланцевых аналогов того же материала.

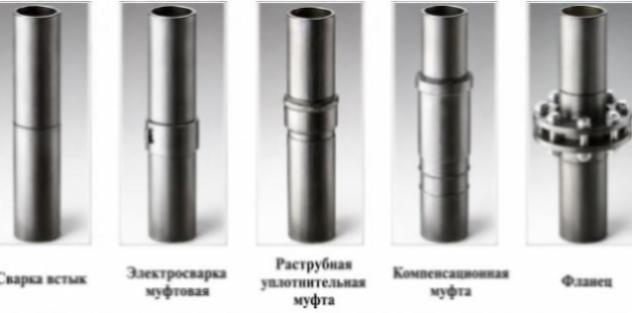

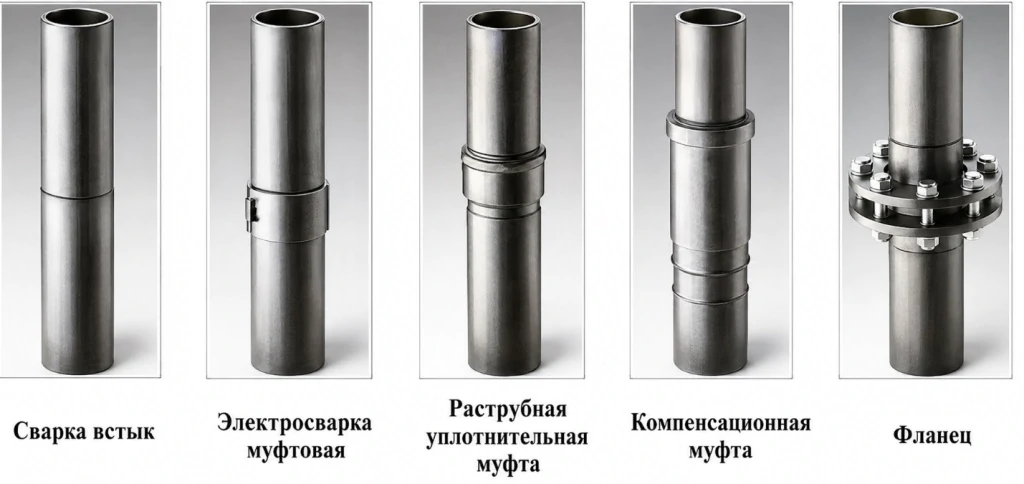

Сравнение по ключевым параметрам
| Параметр | Фланцевое соединение | Муфтовое соединение |
| Диапазон DN | DN15–DN2000 и более | обычно до DN100–150 (резьба), до DN160 (компрессионные фитинги ПЭ) |
| Диапазон давлений | до PN100 и выше | ограничено конструкцией резьбы/зажима, как правило ниже |
| Способ соединения | болты/шпильки через прокладку | резьба, либо обжимной узел с уплотнительным кольцом |
| Основные стандарты | ГОСТ 33259, ГОСТ 12815–12822, ISO 7005 | ГОСТ 8944, ГОСТ 3262, ISO 49, ТУ на компрессионные фитинги |
| Демонтаж/замена | требует свободного доступа для откручивания болтов по всей окружности фланца | для резьбовых — требуется вращение трубы/фитинга; для компрессионных — разбор зажимного узла |
| Материалы прокладки/уплотнения | паронит, резина, фторопласт, металлические прокладки — подбираются отдельно | резиновые уплотнительные кольца, встроенные в конструкцию фитинга |
| Типичные области применения | магистральные и внутриплощадочные трубопроводы, промышленная арматура среднего и крупного диаметра | внутренние сети ХВС/ГВС, отопление, локальные участки малого диаметра, трубопроводы из ПЭ |
Заключение
Фланцевое и муфтовое соединения решают одну и ту же задачу — герметичное присоединение арматуры или фасонной части к трубопроводу — но опираются на разные конструктивные принципы, разные группы ГОСТ и разные диапазоны применения по диаметрам и давлениям. При подборе продукции тип соединения указывается в проектной документации или технических требованиях объекта, поэтому на практике задача заключается в том, чтобы подобрать изделие и его присоединительные размеры в соответствии с параметрами, заданными в проекте.
