Фильтр осадочный фланцевый — это специальное приспособление, целью какого служит прямая очистка жидкости в трубопроводах. Причем не только воды, но и другой среды, такой как нефть, жидкий газ и так далее.
Зачем нужен фильтр осадочный фланцевый?
Эта деталь не допускает попадания крупных элементов, которые бы загрязняли рабочее вещество. Следовательно, изделие уменьшает степень износа составляющих трубопровода.
Сегодня такие приспособления также устанавливаются не только в домашние, но и в промышленные трубопроводы.
Устройство осадочных фильтров
Состоит он из корпуса, крышки, прокладки уплотнительной, цилиндра. Последний создается из стойкой к коррозии стали. Как правило, такие приспособления имеют перегородки для пропуска жидкости.
И от количества этих самых перегородок и зависит непосредственно уровень фильтрации.
Сфера применения
Эти варианты осадочных фильтров для воды задействуются в целом спектре отраслей, включая нефте- и газо - водопроводы.
Плюсы и минусы подобных конструкций
Преимущества |
|
Недостатки |
|
Разновидности осадочных фильтров, представленные в продаже
Фильтр осадочный — это наименование, которое объединяет довольно большое количество устройств.
Сегодня в этот класс входят:
-
Сетчатые.
-
Модели инерционного-гравитационного типа осаждения.
-
Модели для магнитного осаждения.
Эти варианты выделяются стоимостью и характеристиками.
Технические характеристики
- Рабочая среда: вода ,пар, неагресивные среды,нефтепродукты
- Давление рабочее 1,6 МПа
- Проход условный Ду 15- 300 мм
- Максимальная температура 225 С
Материалы изделия

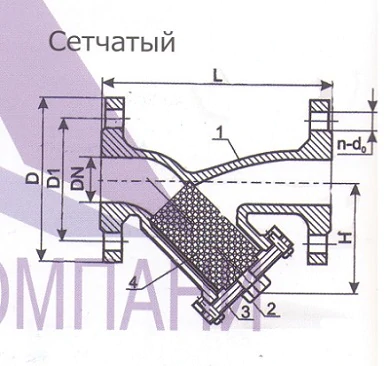

Деталь | Материал | |
1 | Корпус | СЧ 20 |
2 | Пробка | Сталь 20 |
3 | Крышка | СЧ 20 |
4 | Сетка | Н/Ж 20Х13 |
Присоединительные размеры
Диаметр | L | H | D | D1 | n-d | Масса,кг |
DN 15 | 130 | 66 | 95 | 65 | 4-14 | 0.55 |
DN 20 | 150 | 66 | 105 | 75 | 4-14 | 0.7 |
DN 25 | 160 | 75 | 115 | 85 | 4-14 | 1.5 |
DN 32 | 180 | 97 | 135 | 100 | 4-18 | 5.4 |
DN 40 | 220 | 122 | 145 | 110 | 4-18 | 6.7 |
DN 50 | 230 | 124 | 165 | 125 | 4-18 | 9.5 |
DN 65 | 290 | 139 | 185 | 145 | 4-18 | 11.3 |
DN 80 | 310 | 187 | 200 | 160 | 8-18 | 13.5 |
DN 100 | 350 | 199 | 220 | 180 | 8-18 | 22 |
DN 125 | 400 | 251 | 245 | 210 | 8-22 | 30 |
DN 150 | 450 | 264 | 285 | 240 | 8-22 | 40 |
DN 200 | 600 | 311 | 340 | 295 | 12-22 | 82 |
DN 250 | 730 | 325 | 405 | 355 | 12-26 | 139 |
DN 300 | 850 | 395 | 460 | 410 | 12-26 | 211 |
Заключение
Таким образом, это устройство необходимо для грамотного монтажа трубопроводов или нефтепроводов.
Цена на осадочный фильтр у нас доступная. Уточнить стоимость можно у наших специалистов. Оформление заказа не занимает много времени. Мы ценим ваше время и деньги.
