Виды и характеристики задвижек с обрезиненным клином

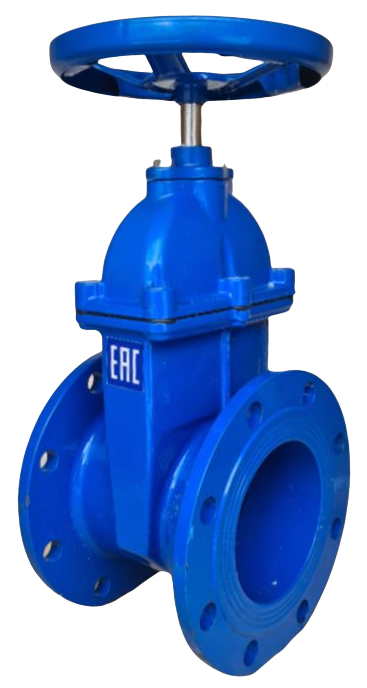

Описание
Корпус устройства преимущественно изготавливается из нержавеющей стали или чугуна. Данные материалы обрабатываются специальным эпоксидным покрытием для повышения устойчивости перед коррозионными процессами. Благодаря чему сокращается частота их обслуживания.
Оба диска, которые входят в устройство, изготавливают из прочных материалов. Для снижения риска утечек и большей герметичности эти диски покрывают вулканизированной резиной.
Технические характеристики
- Выдерживает давление до 16 бар.
- Уплотнитель изготовлен из синтетической резины.
- Максимальная рабочая температура — до 130 °С.
- Управление может быть ручным или с помощью электропривода.
- Работает бесшумно, имеет разборной корпус и прост в эксплуатации.
— Заменяемые кольца (меняются в верхнем положении клина заджвижки)
— Малый крутящий момент на штурвале
— Эпоксидно-полимерное покрытие снаружи и внутри толщиной 250 мкм
— Максимальная температура рабочей среды — 90 °С
— Конструкции по DIN3352
— Строительные длинны по DIN 3202 F4
— Присоединение PN10 ГОСТ 12815
Материалы изделия
| Детали | Материал | Деталь | Материал | ||
|---|---|---|---|---|---|
| 1 | Корпус | ВЧ50 | 5 | Проклад. Крышки | СКЭПТ/БНК |
| 2 | Клин | ВЧ50+БНК | 6 | Крышка | ВЧ50 |
| ВЧ50+БНК | 7 | Кольц. упл. верх | ВЧ50 | ||
| 3 | Гайка Клина | Латунь | 10 | Кольцеовое упл. | СКЭПТ/БНК |
| 4 | Шток | Н/Ж | 13 | Гайка Штока | Латунь |

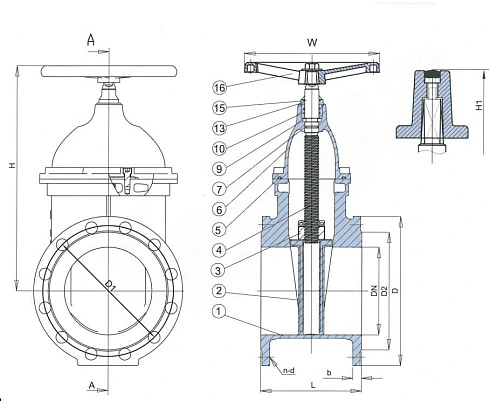

Присоединительные значения
| Диаметр | L | D | D1 | D2 | b | n-d | H | H1 | W | Масса (кг) |
|---|---|---|---|---|---|---|---|---|---|---|
| DN40 | 140 | 150 | 110 | 84 | 19 | 4-19 | 240 | 310 | 160 | 9 |
| DN50 | 150 | 165 | 125 | 99 | 19 | 4-19 | 250 | 320 | 160 | 11 |
| DN60 | 170 | 175 | 135 | 108 | 19 | 4-19 | 265 | 335 | 180 | 14 |
| DN65 | 170 | 185 | 145 | 118 | 19 | 4-19 | 265 | 335 | 180 | 14 |
| DN80 | 180 | 200 | 160 | 132 | 19 | 8-19 | 300 | 370 | 200 | 17 |
| DN100 | 190 | 220 | 180 | 156 | 19 | 8-19 | 350 | 420 | 200 | 21 |
| DN125 | 200 | 250 | 210 | 184 | 19 | 8-19 | 410 | 480 | 220 | 29 |
| DN150 | 210 | 285 | 240 | 211 | 19 | 8-19 | 450 | 520 | 250 | 38 |
| DN200 | 230 | 340 | 295 | 266 | 20 | 12-23 | 550 | 620 | 280 | 58 |
| DN250 | 250 | 405 | 355 | 319 | 22 | 12-28 | 650 | 720 | 320 | 90 |
| DN300 | 270 | 460 | 410 | 370 | 24.5 | 12-28 | 710 | 780 | 350 | 120 |
| DN350 | 290 | 520 | 470 | 429 | 26.5 | 16-28 | 762 | 852 | 450 | 180 |
| DN400 | 310 | 580 | 525 | 480 | 28 | 16-31 | 836 | 926 | 450 | 235 |
| DN500 | 350 | 715 | 650 | 609 | 31.5 | 20-34 | 1036 | 1126 | 640 | 415 |
| DN600 | 390 | 840 | 770 | 720 | 36 | 20-37 | 1188 | 1278 | 640 | 575 |
Дополнительные функции
— Индикатор положения
— Т-ключ
Принцип работы
Задвижка с обрезиненным клином 30ч39р работает в качестве невыдвижного шпинделя: во время вращения маховика, клин накручивается на шпиндель по резьбе. После этого входит в шток и в результате рабочая среда может следовать по трубопроводу.
Задвижки с обрезиненным клином широко применяются в системах полива, пожаротушения, в канализационной системе и ЖКХ.
Рабочая среда для них – это неагрессивные газообразные и жидкие вещества. Поэтому задвижку 30ч39р изготавливают из материалов, которые устойчивы к коррозии.
Заключение
Существует огромное количество разновидностей чугунных задвижек с обрезиненным клином: резьбовые, фланцевые с ПЭ патрубком или под приварку. Купить их можно у нас.С полным ассортиментом изделий ознакомиться можно здесь.
