Канализационный люк часто воспринимают просто как тяжёлую чугунную крышку, закрывающую вход в колодец. На практике это сборная конструкция, элементы которой работают совместно: принимают нагрузку, передают её на колодец, удерживают крышку в правильном положении и обеспечивают безопасный доступ к инженерным коммуникациям.
По ГОСТ 3634-2019 люк колодца представляет собой верхнюю часть перекрытия, устанавливаемую на опорную часть сооружения и состоящую из корпуса и крышки. При этом конструкция может дополняться шарниром, запорным устройством и другими элементами в зависимости от исполнения люка и условий его эксплуатации.
Разберём, из чего состоит чугунный канализационный люк, какую функцию выполняет каждый его элемент и чем отличаются конструкции для пешеходных зон и автомобильных дорог.

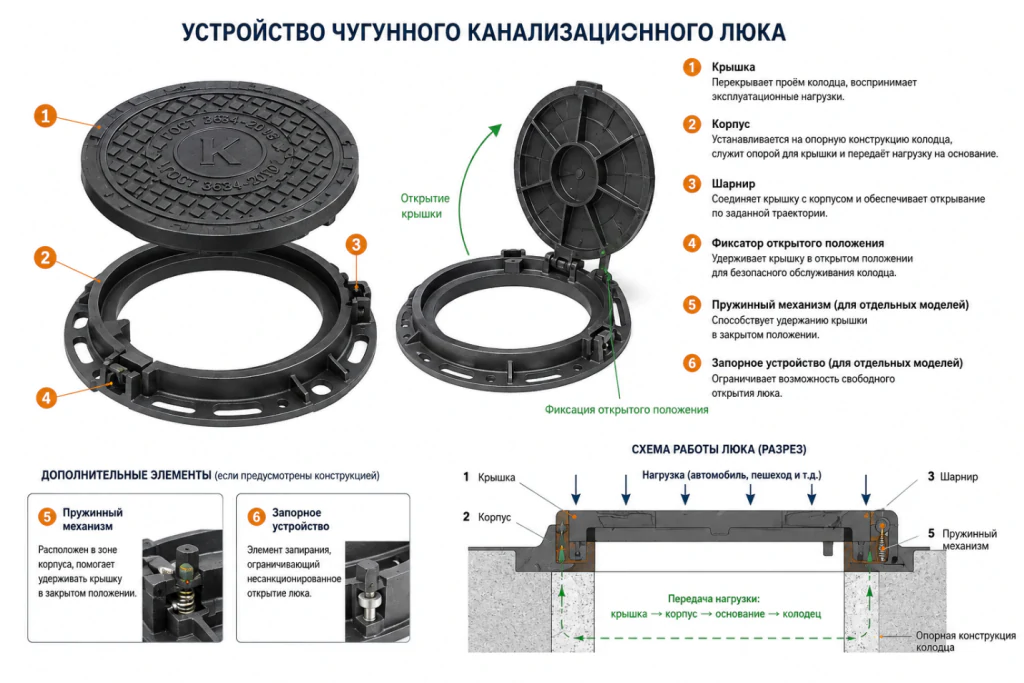

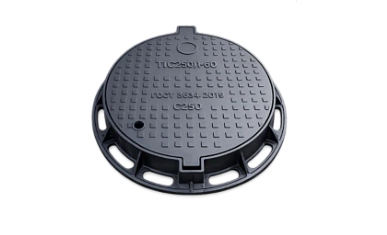

Из чего состоит чугунный канализационный люк
Основными элементами люка являются:
- корпус — неподвижная часть, которая устанавливается на опорную конструкцию колодца;
- крышка — закрывает проём и воспринимает внешнюю нагрузку;
- шарнир — соединяет крышку с корпусом и обеспечивает её контролируемое открывание, если предусмотрен конструкцией;
- фиксатор — удерживает крышку в заданном положении;
- пружинный или запорный механизм — применяется в отдельных моделях для удержания или запирания крышки.
По ГОСТ 3634-2019 люк смотрового колодца рассматривается прежде всего как конструкция, состоящая из корпуса и крышки. Дополнительные элементы определяются конкретным исполнением изделия.
В ассортименте «БПК-Инвест» представлены чугунные люки для смотровых колодцев из высокопрочного чугуна ВЧ50, в том числе лёгкие модели класса A15 и тяжёлые люки класса C250.
Корпус люка: основание всей конструкции
Корпус представляет собой кольцевую несущую деталь, на которую устанавливается крышка. После монтажа он остаётся неподвижным и служит связующим элементом между крышкой люка и строительной конструкцией колодца.
Главная задача корпуса — принять усилие от крышки и передать его на опорную часть колодца. Поэтому значение имеют не только прочность чугуна, но и геометрия посадочного места.
В конструкции корпуса можно выделить:
- наружную опорную часть, через которую нагрузка передаётся на основание;
- внутренний проём, обеспечивающий доступ в колодец;
- посадочную поверхность под крышку;
- элементы шарнирного узла, если предусмотрено шарнирное исполнение;
- дополнительные приливы, анкеры или элементы запирания — в зависимости от конструкции.
ГОСТ 3634-2019 предусматривает разные варианты корпуса, включая обычные, усиленно закрепляемые и самонивелирующиеся конструкции. Для усиленной заделки могут использоваться анкерные элементы или специальные приливы.
Остались вопросы по теме?
Задайте их нашим специалистам.
Наш менеджер перезвонит в течение 1 часа.
Задать вопрос
Почему важна точность посадки крышки в корпус
Крышка не должна свободно перемещаться внутри посадочного места. Согласно требованиям ГОСТ, зазор между крышкой и соответствующим ей корпусом по периметру не должен превышать 3 мм на сторону. Опорные поверхности крышки и корпуса должны обеспечивать устойчивую работу конструкции.
Для люков, устанавливаемых на автомобильных дорогах, это особенно важно. Если посадка выполнена неправильно или опорные поверхности повреждены, при проезде транспорта могут появляться удары, качание и характерный металлический шум.
У тяжёлых люков класса C250 и выше ГОСТ отдельно предусматривает меры по снижению ударных нагрузок между корпусом и крышкой: механическую обработку сопрягаемых опорных поверхностей либо применение эластичной прокладки. Конкретное решение определяется конструкцией производителя.
Крышка: защита колодца и основной воспринимающий нагрузку элемент
Крышка непосредственно перекрывает проём колодца. Она одновременно выполняет несколько задач:
- предотвращает случайное попадание людей и посторонних предметов в колодец;
- ограничивает поступление мусора внутрь инженерного сооружения;
- воспринимает внешнюю механическую нагрузку;
- передаёт усилие на посадочную поверхность корпуса;
- обеспечивает возможность открытия колодца для осмотра и обслуживания.
При правильно спроектированной конструкции нагрузка от автомобиля или пешеходов воспринимается крышкой и далее через её опорный контур передаётся корпусу. Шарнир при этом не должен выполнять функцию основной несущей опоры закрытой крышки.
Рельеф рабочей поверхности
Верхняя поверхность чугунной крышки выполняется рельефной. Это не только декоративный рисунок: рельеф повышает сцепление обуви и автомобильных шин с поверхностью.
Для изделий с номинальной нагрузкой до 250 кН включительно ГОСТ 3634-2019 устанавливает высоту рельефа от 2 до 6 мм. Площадь выступающего рельефа должна составлять от 10 до 70 % общей площади поверхности крышки.
Конфигурация рисунка при этом может отличаться у разных производителей.
Как открывается крышка
Конструкция должна предусматривать возможность подъёма крышки. ГОСТ требует наличия как минимум одной впадины, отверстия или другого конструктивного элемента, позволяющего открыть люк.
У люков с шарнирным соединением обслуживание становится удобнее: крышку не приходится полностью снимать с корпуса и перемещать в сторону.
Шарнир: зачем крышку соединяют с корпусом
В классической конструкции крышка может быть полностью съёмной. Современные модели нередко выполняются с шарниром — крышка постоянно соединена с корпусом и открывается относительно оси.
В приложении А ГОСТ 3634-2019 такое исполнение выделено отдельно как люк с крышкой, шарнирно прикреплённой к корпусу. Основными элементами узла являются крышка, корпус и ось шарнира.
Шарнир решает сразу несколько практических задач.
Во-первых, крышка после открытия остаётся связанной с корпусом. Это упрощает обслуживание колодца и избавляет персонал от необходимости переносить тяжёлую чугунную деталь.
Во-вторых, шарнир задаёт контролируемую траекторию движения крышки.
В-третьих, такая конструкция снижает вероятность того, что крышка будет случайно смещена в сторону при проведении работ.
В-четвёртых, шарнир может работать совместно с механизмом фиксации открытого положения.
При этом размеры и конструктивное исполнение шарнирных соединений стандарт жёстко не унифицирует: их определяет предприятие-изготовитель с учётом конструкции изделия.
Фиксация крышки в открытом положении
Самого шарнира недостаточно для безопасного обслуживания колодца. Если тяжёлая крышка способна свободно закрыться под действием собственного веса, ветра или случайного воздействия, это создаёт дополнительный риск для работающего персонала.
Поэтому в конструкции может использоваться фиксация открытого положения.
Механизм выполняется по-разному: его функцию может обеспечивать геометрия шарнирного узла, ограничитель, стопор или другой конструктивный элемент. Принцип остаётся одинаковым — после полного открытия крышка должна сохранять устойчивое положение до тех пор, пока специалист намеренно не начнёт её закрывать.
Именно такое исполнение указано для обеих моделей канализационных люков, представленных в каталоге «БПК-Инвест»:
Оба изделия оснащены шарниром с фиксацией открытого положения.
Фиксация крышки в закрытом положении
Удержание крышки в закрытом состоянии — отдельная конструктивная задача.
Не следует путать фиксацию закрытого положения, пружинный механизм и замковое устройство. Это необязательно один и тот же узел.
Пружина может помогать удерживать крышку в штатном положении и препятствовать её нежелательному перемещению. Замковый механизм предназначен для механического запирания и может иметь совершенно другую конструкцию.
ГОСТ допускает изготовление люков с запорным замковым устройством. Его конструкцию и размеры устанавливает производитель по согласованию с потребителем.
В тяжёлом канализационном люке Т (C250), представленном у «БПК-Инвест», в характеристиках указана пружина закрытого положения. Для лёгкого Л (A15) такая характеристика в карточке изделия не заявлена. Поэтому наличие пружины, замка или другого механизма фиксации необходимо определять именно по технической документации конкретной модели, а не только по обозначению класса люка.
Как корпус, крышка и шарнир работают вместе
Работу люка удобно рассматривать на примере наезда автомобиля.
Колесо создаёт нагрузку на рельефную поверхность крышки. Крышка распределяет усилие по своей конструкции и передаёт его через опорный контур на корпус. Корпус, в свою очередь, передаёт нагрузку на опорную часть колодца.
Схематично цепочка выглядит так:
транспорт → крышка → опорные поверхности → корпус → основание люка → конструкция колодца.
Именно поэтому исправность одного только шарнира ещё не означает, что весь люк находится в хорошем состоянии. Для нормальной эксплуатации необходимо одновременно контролировать целостность крышки, состояние её посадочной поверхности, корпус, основание и положение люка относительно покрытия.
Шарнир отвечает прежде всего за открывание и удержание крышки, а не за передачу основной эксплуатационной нагрузки при закрытом люке.
Материал корпуса и крышки
Для изготовления люков ГОСТ 3634-2019 допускает серый чугун марки не ниже СЧ20 либо высокопрочный чугун марки не ниже ВЧ40. Использование высокопрочного чугуна позволяет получать изделия с высокой механической прочностью при меньшей массе по сравнению с некоторыми конструкциями из серого чугуна.
Представленные в ассортименте «БПК-Инвест» люки Л (A15) и Т (C250) изготовлены из высокопрочного чугуна ВЧ50, то есть марка материала превышает минимальный уровень ВЧ40, предусмотренный ГОСТ для высокопрочного чугуна.
Чем отличается конструкция лёгкого и тяжёлого люка
Класс нагрузки влияет не только на массивность изделия. При переходе от пешеходной зоны к автомобильной дороге повышаются требования к работе всей конструкции: крышке, посадочному узлу, корпусу и механизмам удержания.
В каталоге «БПК-Инвест» представлены два исполнения канализационных люков с маркировкой «К».
| Характеристика | Лёгкий Л (A15) | Тяжёлый Т (C250) |
|---|---|---|
| Номинальная нагрузка | 15 кН | 250 кН |
| Полное открытие | 600 мм | 630 мм |
| Габаритные размеры | 750 × 50 мм | 785 × 100 мм |
| Шарнир | есть | есть |
| Фиксация открытого положения | есть | есть |
| Пружина закрытого положения | не заявлена | есть |
| Основная область применения | зелёные и пешеходные зоны | городские автомобильные дороги |
Чугунные люки в нашем каталоге
Что означает маркировка «К»
Обозначение инженерной сети наносится на люк для быстрой идентификации коммуникации, находящейся под ним.
В обозначениях ГОСТ буква «К» используется для бытовой и производственной канализации. На наружной поверхности крышки также предусматривается маркировка изделия, изготовителя, года изготовления и инженерной сети.
Это важно не только при первоначальном строительстве объекта. Маркировка позволяет эксплуатационным службам быстрее определить назначение колодца при последующем осмотре, ремонте или аварийных работах.
Частые вопросы
Основными элементами являются корпус и крышка. В зависимости от конструкции также могут применяться шарнир, фиксатор открытого положения, пружина и запорное устройство.
Шарнир соединяет крышку с корпусом и позволяет открывать её по заданной траектории. Благодаря этому крышку не требуется полностью снимать и переносить при обслуживании колодца.
Фиксатор удерживает открытую крышку и снижает риск её самопроизвольного закрывания во время осмотра или обслуживания колодца.
Нет. Пружинный механизм может использоваться для удержания крышки в штатном положении, тогда как запорное устройство предназначено для ограничения свободного открытия люка.
A15 — класс нагрузки. В ассортименте «БПК-Инвест» лёгкий люк Л (A15) рассчитан на номинальную нагрузку 15 кН и предназначен для зелёных и пешеходных зон.
C250 — более высокий класс нагрузки. Представленный «БПК-Инвест» тяжёлый люк Т (C250) рассчитан на номинальную нагрузку 250 кН и применяется на городских автомобильных дорогах в соответствии с областью применения данного класса.
Совпадения размеров недостаточно. Основным критерием является класс нагрузки и условия эксплуатации. В месте движения автомобилей необходимо использовать изделие соответствующего класса, предусмотренного проектом и условиями установки.
Заключение
Чугунный канализационный люк представляет собой систему взаимосвязанных элементов, а не просто отдельную крышку.
Корпус служит опорой и передаёт нагрузку на конструкцию колодца. Крышка перекрывает проём и воспринимает внешние усилия. Шарнир обеспечивает контролируемое открывание, а фиксаторы, пружины и запорные элементы выполняют дополнительные функции при эксплуатации и обслуживании.
В каталоге «БПК-Инвест» представлены чугунные канализационные люки из высокопрочного чугуна ВЧ50 по ГОСТ 3634-2019: лёгкий Л (A15) для пешеходных и зелёных зон и тяжёлый Т (C250) для участков городских автомобильных дорог.
