Радиатор МС-140х500 на 7 секций весит около 36 кг пустым и примерно 46 кг с водой. Эту массу держат четыре кронштейна, а от того, как он подключён, зависит, будет ли в комнате тепло или только тёплый бок у одной секции. Ниже – порядок монтажа по паспорту изделия: какие отступы выдержать, куда ставить кронштейны и кран Маевского, какую арматуру поставить на подводки и что проверить перед запуском.
Что лежит в комплекте МС-140 и что докупить заранее
Радиатор приходит собранным и загрунтованным. Секции из серого чугуна стянуты стальными ниппелями, в торцевых отверстиях с резьбой G1¼ стоят пробки. В комплекте радиатора МС-140х500 на 7 секций четыре пробки:
- две глухие с левой резьбой;
- две проходные с правой резьбой и отверстием G½ (по запросу – G¾).
Кронштейны и кран Маевского в комплект не входят. Это частая причина, по которой монтаж встаёт на полдня: радиатор привезли, а вешать не на что. Поэтому список стоит собрать до отгрузки.
| Что нужно | Сколько | Зачем |
|---|---|---|
| Кронштейны | 4 шт. на радиатор из 4–7 секций | Держат вес радиатора с водой |
| Кран Маевского | 1 шт. | Спуск воздуха из верхнего коллектора |
| Пробка-переходник под кран Маевского | 1 шт. | Вместо глухой пробки в верхнем отверстии |
| Запорная арматура | 2 шт. | Отсечь радиатор от системы на подаче и обратке |
| Сгоны, муфты, контргайки | по схеме подключения | Разъёмное соединение с трубопроводом |
| Уплотнение (лён с пастой, паронит) | по месту | Герметичность резьбы |
Краны и вентили для подводок есть в разделах «Краны» и «Вентили», резьбовые фитинги – в «Фитингах и крепеже».
Отступы: где должен висеть радиатор
Паспорт МС-140 задаёт три расстояния. Их удобно сразу перенести на стену карандашом, ещё до сверления.
| Отступ | Значение по паспорту | Что будет, если нарушить |
|---|---|---|
| От стены до радиатора | не меньше 3 см | Воздух не проходит за секциями, теплоотдача падает, на стене оседает пыль |
| От пола до низа радиатора | 12 см | Под радиатором не уберёшь, холодный воздух от пола хуже подсасывается в конвекцию |
| От подоконника или полки до верха | 10 см | Тёплый поток упирается в подоконник и уходит в стену |
Высота секции МС-140х500 – 58,8 см. Сложим её с отступами: от пола до подоконника нужно минимум 12 + 58,8 + 10 ≈ 81 см. В панельных домах подоконник часто ниже, около 75–80 см. Если места не хватает, не стоит воровать сантиметры у пола и подоконника: дешевле сразу обсудить с проектировщиком другую высоту радиатора или иное место.
По горизонтали радиатор обычно вешают по центру оконного проёма. Так тёплый поток перекрывает холодный воздух, который стекает со стекла. Декоративный экран вплотную к секциям съест часть мощности, поэтому, если без него нельзя, оставляйте открытыми низ и верх.

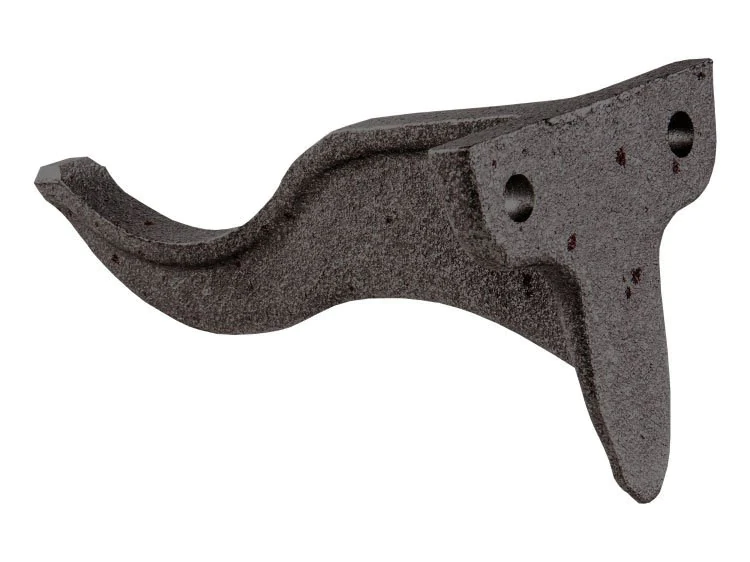

Кронштейны: сколько, куда и в какую стену
Паспорт МС-140 требует 4 кронштейна на радиатор: два сверху и два снизу. Посчитаем нагрузку. Секция весит 5,2 кг и вмещает 1,3 л воды, то есть в рабочем состоянии это около 6,5 кг. Семь секций дают примерно 46 кг, которые висят на стене круглый год.
Как расставить
- Отбейте по уровню горизонталь верхних кронштейнов. Высоту считайте от будущего низа радиатора (12 см от чистового пола), а не от черновой стяжки.
- Крючки ставят в промежутки между секциями, где проходят ниппельные шейки коллектора. Обычно это вторая-третья щель от каждого края: так нагрузка распределяется ровно и радиатор не «играет» по концам.
- Верхние кронштейны принимают основной вес. Нижние фиксируют низ радиатора и не дают ему отходить от стены.
- Расстояние от стены до радиатора задаёт вылет кронштейна. Проверьте, что после навески остаётся не меньше 3 см.
Для радиаторов длиннее 7 секций число кронштейнов увеличивают. Сколько именно – смотрите в проекте или паспорте конкретной сборки.
Материал стены
- Кирпич и бетон держат кронштейны на дюбелях или анкерах, подобранных под вес.
- Газосиликатный блок крошится под обычным дюбелем. Здесь нужны специальные анкеры для ячеистого бетона или химический анкер.
- Гипсокартон и каркасные перегородки чугунный радиатор не выдержат вообще. Ставьте напольные кронштейны-стойки или закладные в каркас.
Практическое наблюдение: на старом фонде под слоем штукатурки нередко оказывается пустошовка или трухлявый кирпич. Пробное отверстие перед разметкой всех точек экономит переделку.
Подготовка радиатора перед навеской
Чугун не боится времени, но боится удара. Паспорт отдельно запрещает бросать секции: трещина у ниппеля после неудачной разгрузки проявится только под давлением, когда радиатор уже висит и подключён.
При перевозке ниппельные соединения могут ослабнуть, поэтому перед монтажом их подтягивают. Паспортные усилия такие:
- ниппели – не больше 15 кгс·м;
- пробки – 6–8 кгс·м.
Перекрутить ниппель так же плохо, как недотянуть: перетянутая резьба в чугуне даёт трещину. Работают радиаторным ключом, без удлинителей «для надёжности».
Теперь о резьбе пробок. Глухие пробки в комплекте – с левой резьбой, проходные – с правой. Сначала определитесь со схемой подключения и решите, с какой стороны пойдут подводки. Переставлять пробки на висящем радиаторе неудобно.
Радиатор приходит в грунте и готов к финишной окраске. Красить проще до навески или хотя бы до подключения: задняя сторона секций потом почти недоступна. Используйте термостойкую эмаль для радиаторов и не закрашивайте кран Маевского и резьбу соединений.

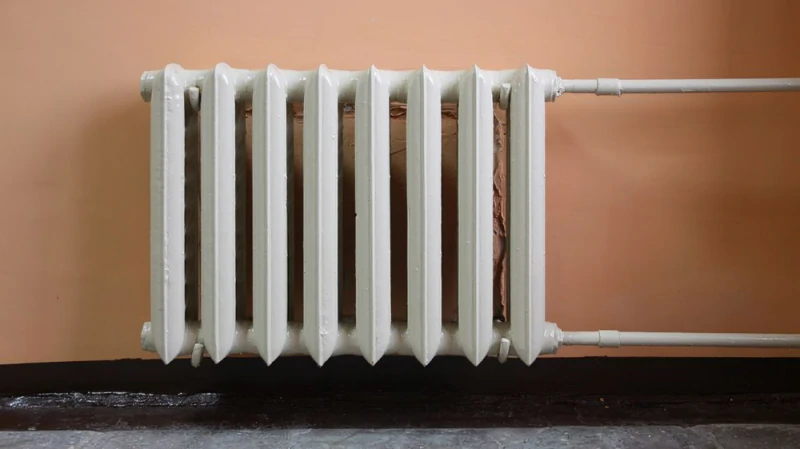

Подключение к системе отопления
Для радиатора на 7 секций лучшая схема – боковая односторонняя: подача в верхнее отверстие, обратка из нижнего с той же стороны. Она короткая, понятная и прогревает все секции. Остальные варианты оправданы, когда к ним вынуждает трасса трубопровода.
| Схема | Как подключено | Когда выбирать |
|---|---|---|
| Боковая односторонняя | Подача сверху, обратка снизу, с одной стороны | Радиаторы до 10–12 секций, стояки в углу у окна |
| Диагональная | Подача сверху с одной стороны, обратка снизу с другой | Длинные сборки: прогрев дальних секций равномернее |
| Нижняя (седловая) | Подача и обратка в нижние отверстия с разных сторон | Трубы в полу; теплоотдача ниже, чем у боковой |
Подача снизу и обратка сверху – схема, при которой верх радиатора остаётся прохладным. Её лучше не повторять даже при замене старого прибора «как было».
Запорная арматура на подводках
На подаче и обратке ставят по крану или вентилю. Тогда радиатор можно снять, промыть или покрасить, не сливая весь стояк. Между краном и пробкой полезен сгон или американка: разъём избавляет от необходимости резать трубу при демонтаже.
Однотрубная система в многоквартирном доме
В однотрубном стояке через радиатор идёт тот же теплоноситель, что дальше уходит соседям. Здесь перед радиатором нужен байпас – перемычка между подачей и обраткой. Краны ставят на подводки после байпаса, а не на сам стояк. Без байпаса перекрытый кран оставит без тепла весь стояк. Любые работы на стояке согласовывают с эксплуатирующей организацией.
Чего делать нельзя
- Подключать радиатор к сети горячего водоснабжения.
- Использовать радиатор и трубы как заземление.
- Держать систему без теплоносителя больше 15 дней в году: внутренние поверхности без воды корродируют быстрее.

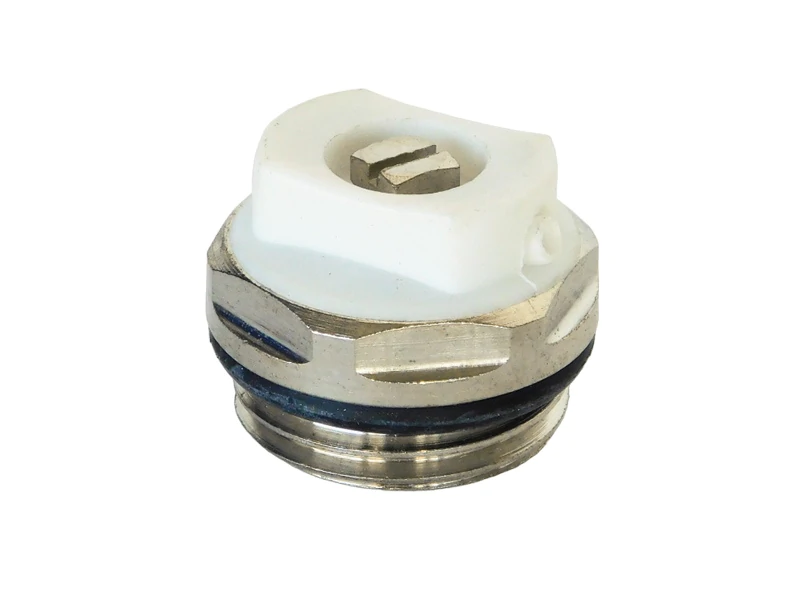

Кран Маевского: обязательная деталь
Паспорт МС-140 называет кран Маевского на верхнем коллекторе обязательным. Воздух в системе собирается в самой высокой точке радиатора. Пробка воздуха перекрывает верхний коллектор, и радиатор греет только снизу или не греет вовсе.
Кран ставят в верхнее свободное отверстие, обычно с противоположной от подачи стороны. Туда воздух выталкивает поток теплоносителя. Глухая пробка из комплекта для этого не подойдёт: нужна пробка-переходник с внутренней резьбой под кран.
Несколько правил, которые экономят звонки сантехнику:
- носик крана направляют вниз или вбок, но не к стене – иначе под него не подставить ёмкость;
- корпус крана не закрашивают;
- при навеске верх радиатора можно поднять со стороны крана на 1–2 мм, чтобы воздух уходил к нему, а не застревал у противоположного края.
Стравливают воздух при первом заполнении и в начале отопительного сезона: открывают кран на пол-оборота и ждут, пока вместо шипения пойдёт ровная струйка воды.
Опрессовка и ввод в эксплуатацию
По паспорту устанавливать МС-140 должна монтажная организация с лицензией. После монтажа систему проверяют гидравлическими испытаниями и оформляют акт ввода в эксплуатацию. От даты этого акта отсчитывается гарантия. Без акта гарантийную претензию не примут, даже если дефект очевидно заводской.
Порядок запуска:
- Закрыть кран Маевского, открыть запорную арматуру и медленно заполнить радиатор.
- Стравить воздух через кран Маевского.
- Провести опрессовку давлением, которое задаёт проект. Оно не должно превышать допустимое для радиатора по паспорту.
- Осмотреть ниппели, пробки и резьбу подводок. Капля на пробке лечится подтяжкой в пределах 6–8 кгс·м, капля на ниппеле – повод остановиться и разбираться.
- Подписать акт и сохранить его вместе с паспортом изделия.
Рабочие пределы МС-140: давление до 1,2 МПа, теплоноситель до 130 °C, pH воды от 5 до 11. Содержание растворённого кислорода для серого чугуна не нормируется. Поэтому МС-140 спокойно работает в старых сетях со стальными трубами, где алюминиевые радиаторы служат недолго.
Пять ошибок, которые встречаются чаще других
- Радиатор прижат к стене. Меньше 3 см зазора – и часть тепла уходит на нагрев стены.
- Кронштейны на гипсокартоне. Через сезон радиатор с водой отрывает перегородку.
- Нет крана Маевского. Верх радиатора холодный, а владелец ищет проблему в котле или на ТЭЦ.
- Нет запорной арматуры на подводках. Любая мелочь превращается в слив стояка.
- Секции считали по паспортной мощности. 170 Вт на секцию – это при температурном напоре 70 °C. При напоре 50 °C секция отдаёт около 98 Вт, почти вдвое меньше. Если система работает в мягком режиме, секций нужно больше.
Где купить МС-140 и комплектующие
«БПК-инвест» поставляет чугунные радиаторы МС-140 для жилых домов, школ, поликлиник и офисных зданий. Радиаторы на складе в Минске, отгружаются ИП и юрлицам по безналичному расчёту, паспорт изделия прилагается. Вместе с радиаторами можно заказать краны, вентили и резьбовые фитинги для подводок.
Если у вас есть параметры системы, менеджер пересчитает мощность секций под ваш температурный режим и поможет собрать комплект для монтажа. Телефон: +375 44 735-77-73, почта: 7357773@mail.ru.
