| Модель радиатора | МС-140х500 |
| Количество секций в радиаторе | 7 |
Оплата только по безналичному расчету

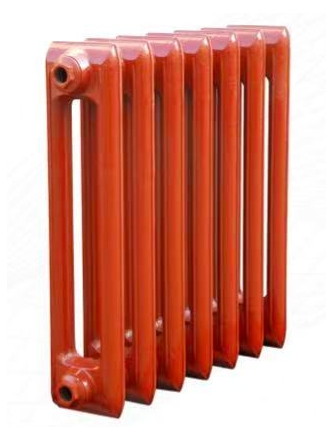

Условия доставки обсуждайте с менеджеромМС-140х500-7 – чугунный секционный радиатор для систем водяного отопления. В маркировке 140 означает глубину секции в миллиметрах, 500 – расстояние между центрами ниппельных отверстий, 7 – количество секций. При температурном напоре 70 °C радиатор отдаёт 1,19 кВт тепла.
Секции отлиты из серого чугуна и соединены ниппелями из углеродистой стали. Радиатор поставляется загрунтованным и готов к финишной покраске. Он держит рабочее давление до 1,2 МПа и теплоноситель до 130 °C, поэтому подходит для центрального отопления многоквартирных домов, а не только для частных котельных.
Комплектация
К радиатору прилагаются две глухие пробки с левой резьбой и две проходные с правой резьбой и отверстием G½". По запросу ставим проходные пробки G¾". Кронштейны и кран Маевского в комплект не входят.
Теплоотдача при разных режимах
Паспортная мощность указана для ΔT = 70 °C. Современные системы часто работают с меньшим напором, и тогда фактическая мощность ниже:
|
Температурный напор ΔT |
1 секция |
Радиатор, 7 секций |
|
70 °C |
170 Вт |
1190 Вт |
|
60 °C |
≈132 Вт |
≈923 Вт |
|
50 °C |
≈98 Вт |
≈683 Вт |
Расчёт выполнен по паспортной формуле Q = Q₇₀ × (ΔT/70)ⁿ, где n = 1,65. ΔT – это разница между средней температурой теплоносителя в радиаторе и температурой воздуха в комнате.
Что важно при монтаже
Устанавливать радиатор должна монтажная организация с лицензией. При транспортировке ниппельные соединения могут ослабнуть, поэтому перед монтажом их подтягивают с усилием не более 15 кгс·м. Пробки затягивают с усилием 6–8 кгс·м. Радиатор вешают на 4 кронштейна (два сверху, два снизу) с отступами:
- от стены – не меньше 3 см;
- от пола – 12 см;
- от подоконника или полки – 10 см.
Кран Маевского на верхнем коллекторе обязателен. После монтажа проводят гидравлические испытания и составляют акт ввода в эксплуатацию. Без этого акта гарантийную претензию не примут.
Радиатор нельзя подключать к сети горячего водоснабжения и использовать как заземление. Систему не рекомендуется держать без теплоносителя дольше 15 дней в году.
Гарантия и поставка
Гарантия составляет 3 года со дня ввода в эксплуатацию, гарантийный срок хранения – 3 года с момента отгрузки со склада. Срок службы по паспорту – 10 лет при соблюдении условий монтажа и эксплуатации. Радиаторы поставляются пакетами по 9 штук. Отгружаем со склада в Минске, паспорт изделия прилагается.
| Модель радиатора | МС-140х500 |
| Количество секций в радиаторе | 7 |
| Масса нетто одной секции радиатора (без пробок и ниппелей), кг | 5,2 |
| Ширина секции, см | 85 |
| Глубина секции, см | 14 |
| Высота секции, см | 58,8 |
| Расстояние между центрами ниппельных отверстий, см | 50 |
| Объем секции, л | 1,3 |
| Материал изготовления секции | серый чугун |
| Материал изготовления межсекционных ниппелей | углеродистая сталь |
| Покрытие собранных радиаторов | грунт |
| Номинальный тепловой поток одной секции, кВт | 0,170 |
| Резьба ниппельного отверстия | G1 ¼ |
| Максимальное избытычное рабочее давление теплонисителя, Мпа | 1,2 |
| Максимальная температура теплоносителя, 0С | 130 |
| Значение pH воды (теплоносителя) | 5-11 |
| Допустимое значение растворенного кислорода | не нормируется |
