Конструкция и принцип работы водяных вентилей: всё, что нужно знать

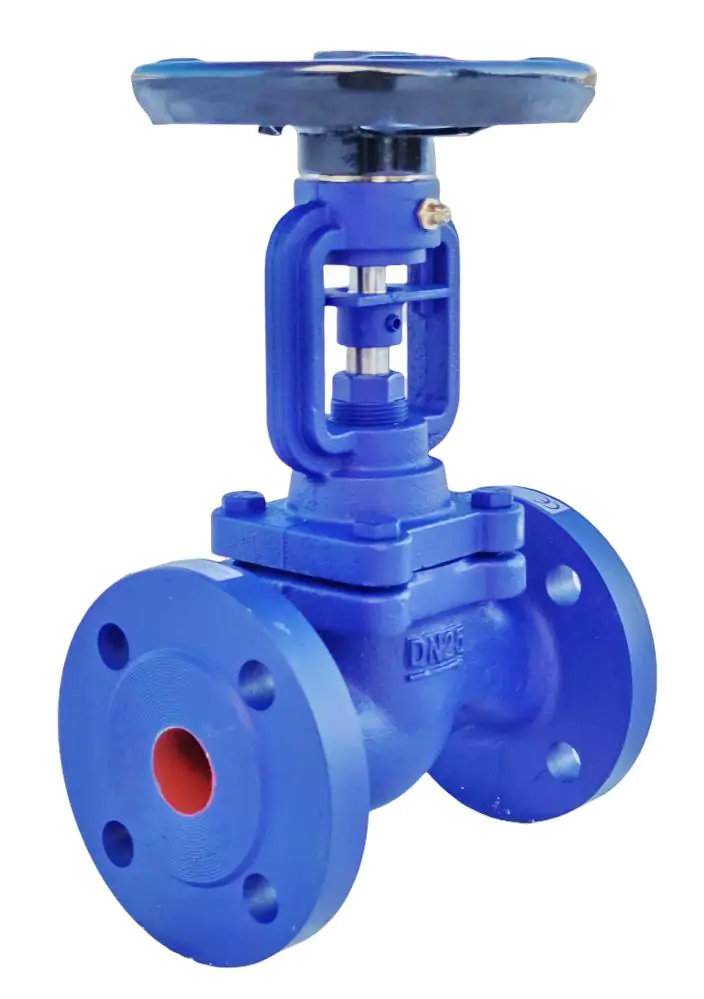

Вентиль для воды — это запорно-регулирующее устройство, предназначенное для управления потоком воды в трубопроводе: полного перекрытия, частичной регулировки или направления течения рабочей среды. Он относится к сантехнической арматуре и применяется как в бытовых системах водоснабжения, так и в промышленности.

Основные функции вентиля:

• Полное перекрытие или открытие потока воды;
• Частичное регулирование расхода воды;
• Обеспечение герметичности трубопровода при закрытом положении.

Вентиль работает на основе изменения проходного сечения внутри корпуса. При вращении рукояти или при использовании штока запорный элемент (например, конус, пробка, диск) перемещается относительно седла, ограничивая или открывая канал для движения воды.

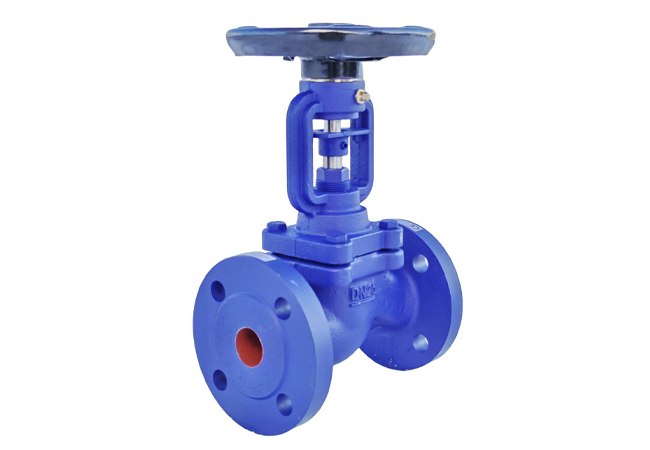

Основные элементы конструкции

Типичная конструкция вентиля включает следующие компоненты:

1. Корпус — основная несущая часть, выдерживающая гидростатическое давление. Изготавливается из металлов (латунь, бронза, сталь) или из синтетических материалов для специальных условий эксплуатации.
2. Рукоятка или маховик — орган управления, через который оператор вручную изменяет положение запорного элемента.
3. Шток (вал) — передаёт вращательное движение от рукоятки к запорному механизму.
4. Запорный элемент (пробка, клин, диск) — непосредственно перекрывает или открывает поток.
5. Седло вентиля — поверхность в корпусе, с которой контактирует запорный элемент, образуя герметичное уплотнение.
6. Уплотнители и прокладки — предотвращают протечки между корпусом и крышкой, а также вокруг штока.
7. Крышка корпуса — закрывает доступ к внутренним рабочим частям и обеспечивает надёжное крепление внутренних элементов.

Благодаря такой конструкции вентиль обеспечивает надежное перекрытие потока, а также позволяет использовать его многократно без потери герметичности.

Принцип действия

Запорный механизм вентиля перемещается вдоль оси или поворачивается внутри корпуса, изменяя проходное сечение:

• Открытое положение — запорный элемент вытянут или повернут так, что проход для воды свободен.
• Закрытое положение — элемент касается седла и полностью блокирует движение жидкости.
• Промежуточные положения — обеспечивают регулирование расхода.

В зависимости от конструкции движение запорного элемента может быть прямолинейным (шток движется вдоль оси) или поворотным (на четверть оборота).

Виды вентилей и их особенности

Хотя слово «вентиль» часто используют как общее для всех запорных устройств, в техническом смысле он может относиться к нескольким типам арматуры. Ниже приведено краткое описание основных видов, применяемых в водопроводных системах:

Самый распространённый бытовой тип. Ручка вращается для перемещения штока, который поднимает или опускает запорный элемент относительно седла.

Плюсы: простота конструкции, ремонтопригодность.

Минусы: более медленное открытие/закрытие по сравнению с другими типами.

Запорный элемент — полый шар с отверстием, который поворачивается на 90°. В открытом положении отверстие совмещено с потоком, в закрытом — перпендикулярно.

Плюсы: быстрое управление, высокая герметичность, стойкость к коррозии.

Минусы: редко подходит для точной регулировки потока.

Содержит тонкий диск, который поворачивается в потоке воды на небольшой угол для регулирования расхода. Часто используется в трубопроводах большого диаметра.

Плюсы: компактность, лёгкость;

Минусы: не обеспечивает столь же плотное перекрытие, как шаровый тип, в бытовых условиях редко применяется.

Это автоматический вентиль, который позволяет воде течь только в одном направлении, предотвращая обратный поток.

Плюсы: защита от обратного давления;

Минусы: не регулирует поток вручную.

Материалы и условия эксплуатации

Для изготовления вентилей используют материалы, устойчивые к коррозии и износу:

• Латунь — стандарт для бытовых систем из-за баланса цена/стойкость.
• Нержавеющая сталь — высокий ресурс, применяется в агрессивных средах.
• Бронза — долговечность, используется в водоснабжении высокого давления.
• Пластики и композиты — в системах с умеренными нагрузками.

Правильный выбор материала зависит от давления, температуры и качества воды, а также требований к долговечности и частоте обслуживания.

Монтаж и эксплуатация

Правильный монтаж вентиля критичен для его работы. Основные правила:

• Следовать направлению потока (если оно обозначено стрелкой на корпусе).
• Не допускать слишком сильного натяга или сжатия труб при установке — это может привести к деформации корпуса.
• Шток вентиля обычно должен быть ориентирован вверх, особенно для моделей с электроприводом.
• Обеспечить доступ для обслуживания.

Отличие от других типов арматуры

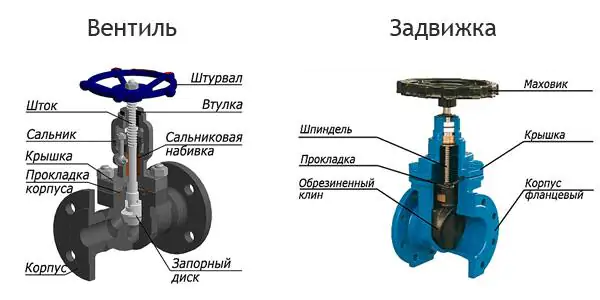

Вентиль отличается от задвижки тем, что запорный элемент вентиля движется параллельно направлению потока, а у задвижки — перпендикулярно. Это влияет на скорость управления и гидравлические характеристики системы.

Практическое применение

• Бытовое водоснабжение: запор на вводе, перекрытие отдельных потребителей.
• Коммерческие здания: регулировка потоков на инженерных разводках.
• Промышленность: большие диаметры и автоматизированное управление.

Вентиль — ключевой элемент, обеспечивающий безопасность, удобство обслуживания и контроль водопроводной системы. Он позволяет изолировать участок для ремонта, регулировать давление и предотвращать аварии.
