Задвижка шиберная с невыдвижным штоком

Диаметры DN

50 - 1200

Назначение:

Применяется для установки в качестве запорно-регулирующей арматуры на оборудовании или трубопроводах для перекрытия, регулирования потока рабочей среды.

Рабочая среда

Вода, фекальные, целлюлозно-бумажные стоки, химические вещества не агрессивные к материалам изделия

Рабочая температура,  °C

От 0°С до +80°С

Конструктивное решение

Не выдвижной шток

Покрытие

Эпоксидно-полимерное толщиной не менее 250 мкм

Условное давление,

МПА

1,0 (10 кгс/см)

Максимальное рабочее давление

МПА

PN10 для DN50-DN250

PN 6 для DN300-DN400

Герметичность

Двухторонняя герметичность

Класс А по ГОСТ 9544-2005 (без протечек) в обоих направлениях

Тип привода

Ду50 – 400 Маховик

Ду500 – 1200 Редуктор

Фланцевое исполнение

ГОСТ 12815-80, исп.1

1

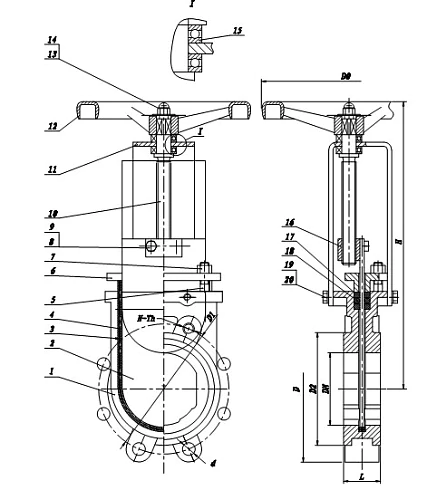

Корпус

Чугун GGG-40

2

Нож

Нержавеющая сталь AISI 304 (08х18н10)

3

Седло

EPDM

4

Уплотнение сальника

PTFE

5, 8, 13

Болт

AISI 304 (08х18н10)

6

Крышка сальника

Чугун GGG-40

7, 9, 14

Гайка

AISI 304 (08х18н10)

10

Шток

Нержавеющая сталь AISI 420

11

Стойка

Сталь А3

12

Маховик

Чугун GGG-40

15

Втулка

ZChSnSb10-6

16

Резьбовая втулка

Латунь

Наименование параметра

Задвижка шиберная (ножевая) двухсторонняя

Показатель

Условный проход Ду, мм

50

65

80

100

125

150

200

250

300

350

400

500

600

длина L,мм

40

42

47

50

55

63

65

67

70

83

93

100

100

Масса, кг

6

9

13

15

20

25

33

52

60

95

110

240

360

Диаметр D,mm

160

180

195

215

245

295

335

390

440

500

565

670

780

Диаметр D1,mm

125

145

160

180

210

240

295

350

400

460

515

620

725

Диаметр D0,mm

180

200

220

250

250

280

300

300

350

350

350

582

610

Высота H,mm

290

330

358

378

128

490

588

690

815

890

980

1460

N-Th

4-

M16

4-

M16

8-

M16

8-

M16

8-

M16

8-

M20

8-

M20

12-

M20

12-

M20

16-

M20

16-

M24

20-

M24
