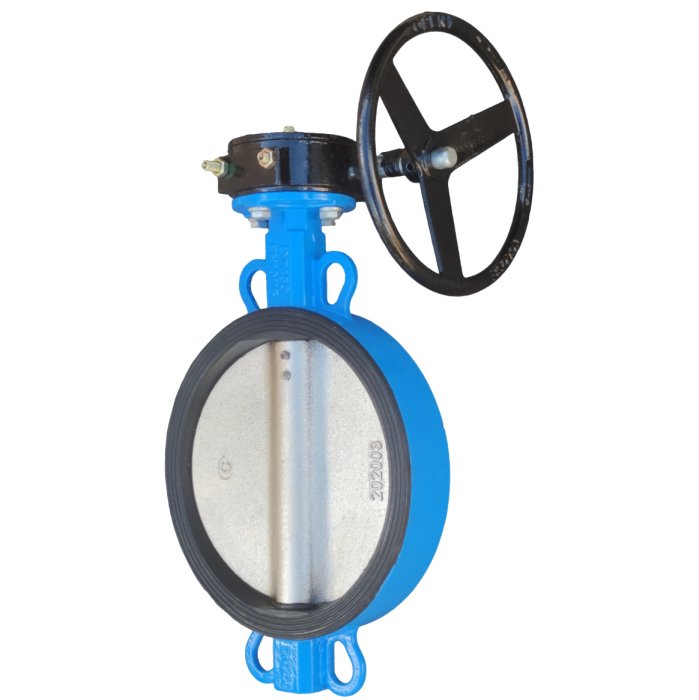

Затвор поворотный межфланцевый с редуктором

Затвор поворотный используется в системах пожаротушения и водоснабжения. Монтаж осуществляется при помощи, шпилек, которые стягивают затвор между фланцами и надёжно крепят его на трубопроводе. Производитель рекомендует установку с использованием воротниковых фланцев ГОСТ 12821-80.

• Номинальный диаметр, DN: 250 – 800 мм
• Номинальное давление, PN: 1,6МПа
• Температура рабочей среды: от -20°С до +120°С
• Рабочая среда: вода, пар, неагрессивные среды
• Класс герметичности «В» ГОСТ 9544-2005
• Материал корпуса: Серый чугун СЧ20
• Материал диска: Серый чугун СЧ20 никелированный
• Уплотнение: EPDM
• Шток: Нержавеющая сталь
• Тип рукоятки: редуктор
• Установочное положение на трубопроводе: любое
• Присоединение к трубопроводу: стяжное

Принцип работы затвора с редуктором

Затвор поворотный межфланцевый с редуктором — это запорное устройство, предназначенное для контроля и регулирования потока рабочей среды в трубопроводах. Его работа основана на вращении диска, который находится внутри корпуса и поворачивается вокруг своей оси. Когда диск разворачивается на 90 градусов, поток либо перекрывается полностью, либо снова открывается. В конструкции предусмотрен редуктор, который уменьшает физическое усилие, необходимое для поворота диска, что особенно важно для трубопроводов с крупным диаметром или систем с высоким давлением. Использование редуктора позволяет более точно управлять потоком среды и увеличивает срок службы затвора за счёт снижения нагрузки на механизм.

 Конструкция затвора с редуктором

Затвор с редуктором имеет несколько ключевых конструктивных компонентов:

• Корпус: Изготавливается из надёжных материалов, таких как чугун, сталь или нержавеющая сталь. Эти материалы обеспечивают долговечность затвора и его устойчивость к коррозии. Межфланцевая конструкция позволяет установить затвор между двумя фланцами на трубопроводе.
• Поворотный диск: Это основной элемент, который отвечает за регулирование потока. Диск может вращаться на 90 градусов, открывая или закрывая трубопровод. Материал диска подбирается в зависимости от условий эксплуатации и состава рабочей среды.
• Редуктор: Механизм редуктора снижает усилие, требуемое для управления затвором, делая его управление лёгким и точным. Это особенно важно при работе с большими трубопроводами и высокими давлениями.
• Уплотнители: Для обеспечения герметичности потока используются уплотнительные элементы, изготовленные из прочных, устойчивых к износу материалов, которые предотвращают утечки среды через закрытый затвор.

Затвор поворотный межфланцевый с редуктором подходит для систем водоснабжения, отопления, вентиляции и промышленного использования. Благодаря прочной конструкции и редуктору, устройство обеспечивает надёжное управление потоками рабочей среды и долгосрочную эксплуатацию в разнообразных инженерных системах.
