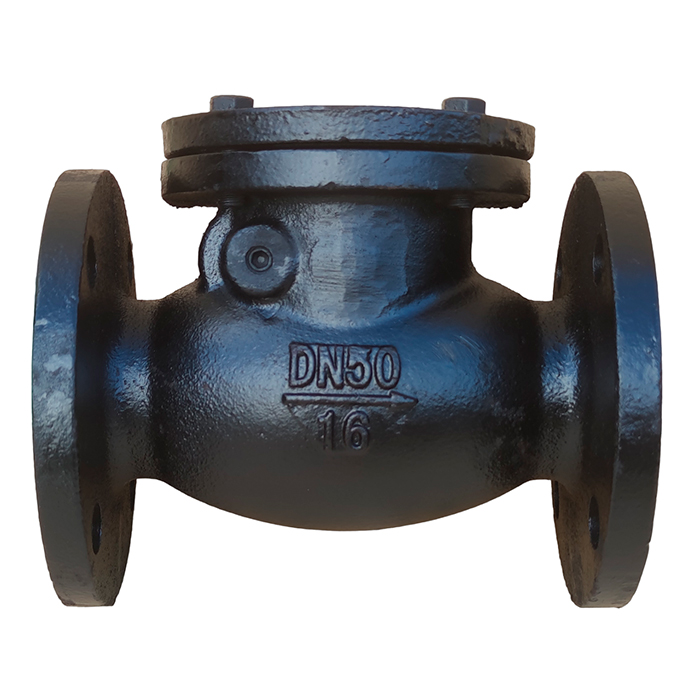

Клапан обратный 19ч16бр Ру-10 чугунный поворотный фланцевый

Характеристики клапана обратного поворотного фланцевого

Клапан обратный поворотный с шарнирно-откидным диском 19ч16бр РУ-10 предназначен для установки на горизонтальных и вертикальных трубопроводах с целью автоматического перекрытия обратного потока среды.

• Номинальный диаметр, DN: 50 – 600 мм
• Номинальное давление, PN: 1,0МПа
• Температура рабочей среды: до +225°С
• Установочное положение на трубопроводе: вертикальное и горизонтальное
• Присоединение к трубопроводу: фланцевое
• Рабочая среда: вода, пар, неагрессивные среды
• Направление потока рабочей среды: по стрелке на корпусе клапана
• Болтовое присоединение крышки
• Полный проход
• Корпус: Серый чугун СЧ25
• Диск: Серый чугун СЧ25
• Уплотнение диска и корпуса: Латунь

Присоединительные размеры клапана 19ч16бр

Принцип действия клапана обратного поворотного фланцевого

Клапан чугунный обратный поворотный фланцевый 19ч16бр Ру-10 используется для предотвращения обратного хода рабочей среды в трубопроводных системах. Его работа заключается в следующем: когда поток рабочей среды (воды, газа или других жидкостей) движется в заданном направлении, клапан остаётся открытым, позволяя среде свободно проходить через него. Если происходит изменение направления потока, внутренний поворотный диск автоматически закрывается, тем самым блокируя обратное движение. Такой механизм эффективно предотвращает гидроудары и защищает трубопровод и оборудование от возможных повреждений, вызванных обратным потоком среды.

Конструкция клапана обратного 19ч16бр

Клапан обратный 19ч16бр изготовлен из прочного чугуна, что гарантирует его долгий срок службы и надёжность даже при сложных условиях эксплуатации. Основные элементы конструкции включают:

• Корпус: Выполнен из высококачественного чугуна, что делает его устойчивым к коррозии и механическим повреждениям, обеспечивая долговечность клапана при работе с различными типами среды.
• Поворотный диск: Этот компонент отвечает за блокировку обратного потока, поворачиваясь под давлением среды, когда поток меняет направление. Это обеспечивает надёжное перекрытие и предотвращение возврата рабочей среды.
• Фланцевые крепления: Фланцы расположены по обеим сторонам клапана, что гарантирует прочное и герметичное соединение с трубопроводом. Это также упрощает установку и демонтаж клапана для проведения ремонтных или профилактических работ.
• Уплотнители: Изготовлены из долговечных материалов, таких как резина или EPDM, которые создают надёжную герметизацию при закрытии клапана, предотвращая утечки и обеспечивая безопасную работу системы.

Клапан обратный поворотный фланцевый 19ч16бр имеет простую и эффективную конструкцию, которая автоматически срабатывает при возникновении обратного потока, гарантируя надёжную защиту трубопроводов от повреждений и высокую герметичность системы.
