Отводы трубопроводные: назначение, виды и особенности применения

Трубопроводный отвод — это фасонная деталь, которая используется для изменения направления трубопровода без разрыва потока рабочей среды. Проще говоря, отвод позволяет повернуть линию под нужным углом и соединить два участка трубы в единую герметичную систему.

В нормативной документации отвод определяется как деталь, предназначенная для плавного изменения направления трубопровода. Такое определение содержится, в частности, в ГОСТ 17380-2001, который относится к бесшовным приварным деталям трубопроводов из углеродистой и низколегированной стали.

Отводы применяются в системах:

• водоснабжения;
• отопления;
• теплоснабжения;
• канализации;
• пожаротушения;
• газоснабжения;
• технологических трубопроводов;
• промышленных инженерных сетей;
• насосных и котельных установок.

На практике без отводов невозможно смонтировать трубопровод в здании, на производственном объекте или на наружной инженерной сети: трасса почти всегда требует поворотов, обхода препятствий, подключения оборудования или изменения направления движения среды.

Для чего нужны отводы в трубопроводной системе

Основная задача отвода — обеспечить поворот трубопровода с сохранением прочности, герметичности и пропускной способности системы.

Правильно подобранный отвод помогает решить несколько инженерных задач.

• Изменение направления трубопровода
  Отвод используется, когда необходимо повернуть трубопроводную линию под заданным углом. Это может быть поворот на 45°, 90° или другой угол, предусмотренный проектом.
• Сохранение стабильного движения рабочей среды
  Плавный изгиб снижает риск резких перепадов давления и локальных завихрений потока. Это особенно важно в системах отопления, водоснабжения, теплоснабжения и промышленных трубопроводах.
• Обход строительных конструкций и оборудования
  Отводы применяют при прокладке труб рядом со стенами, колоннами, фундаментами, насосами, задвижками, теплообменниками и другими элементами инженерной системы.
• Компактная сборка трубопроводной схемы
  В котельных, тепловых пунктах, насосных станциях и технических помещениях пространство часто ограничено. Отводы позволяют собрать трубопроводную линию без лишних удлинений и сложных монтажных решений.
• Повышение надежности соединения
  Приварные стальные отводы образуют прочный неразъемный узел. Такой способ соединения подходит для ответственных участков трубопровода, где важны герметичность, механическая прочность и долговечность.

Основные виды трубопроводных отводов

Трубопроводные отводы различаются по способу изготовления, радиусу изгиба, углу поворота, материалу, диаметру и стандарту производства. В инженерных системах чаще всего применяются стальные отводы, рассчитанные на эксплуатацию в условиях давления, температурных нагрузок и постоянного контакта с рабочей средой.

Крутоизогнутые отводы

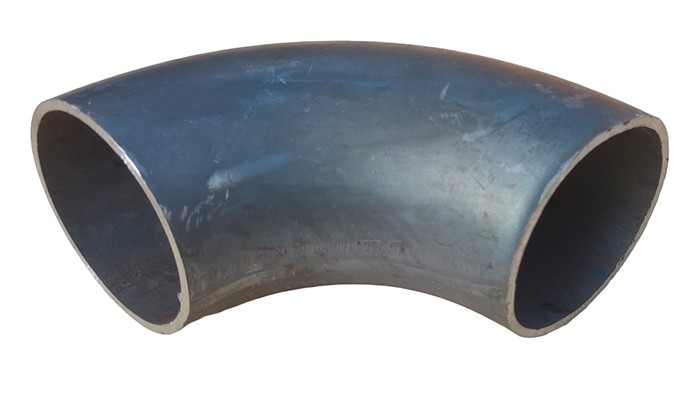

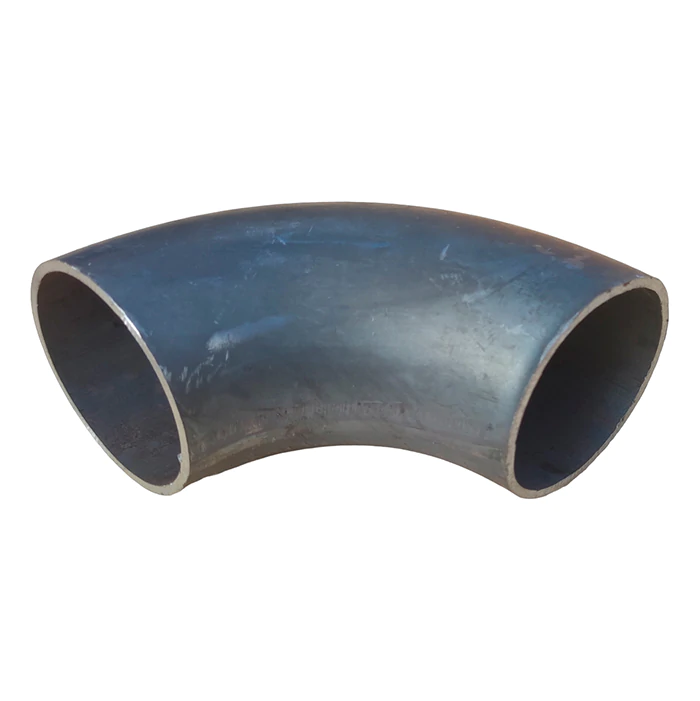

Крутоизогнутые отводы — один из наиболее распространенных видов стальных трубопроводных деталей. Они имеют сравнительно небольшой радиус изгиба, поэтому позволяют выполнять поворот трубопровода на ограниченном участке.

Такие изделия удобны при монтаже в условиях дефицита пространства: в технических помещениях, котельных, тепловых узлах, насосных станциях и производственных помещениях.

В каталоге БПК-инвест представлены стальные отводы, включая крутоизогнутые отводы ГОСТ 17375-2001 для комплектации инженерных и промышленных трубопроводов.

Гнутые отводы

Гнутые отводы изготавливаются путем изгиба трубы с заданным радиусом. Они применяются там, где требуется более плавное изменение направления трубопровода.

Гнутые отводы востребованы на магистральных и протяженных трубопроводах, где важно снизить гидравлическое сопротивление и обеспечить более мягкое прохождение потока. Требования к таким изделиям регламентирует ГОСТ 24950-81, распространяющийся на гнутые отводы и кривые вставки для поворотов линейной части стальных магистральных трубопроводов.

Сварные отводы

Сварные отводы применяются преимущественно для трубопроводов больших диаметров. Их изготавливают из отдельных сегментов, которые соединяются сваркой.

Такие изделия могут использоваться в системах, где требуется нестандартный диаметр, большой угол поворота или индивидуальное конструктивное решение. При этом качество сварных швов имеет ключевое значение для надежности всей системы.

Штампосварные отводы

Штампосварные отводы производятся из заготовок, которые проходят формовку и последующую сварку. Они применяются в промышленных трубопроводах, в том числе на участках с большими диаметрами и серьезными эксплуатационными нагрузками.

Секционные отводы

Секционные отводы собираются из нескольких сварных частей — секций. Такой вариант используют, когда необходимо получить поворот большого диаметра или нестандартной конфигурации.

Секционные отводы часто применяются в промышленных системах, где типовые фасонные детали не подходят по геометрии, диаметру или условиям монтажа.

Стальные отводы в нашем каталоге

Из каких материалов изготавливают трубопроводные отводы

Материал отвода выбирают с учетом рабочей среды, температуры, давления, условий монтажа и требований к долговечности трубопровода.

Чаще всего применяются следующие материалы.

• Углеродистая сталь

  Отводы из углеродистой стали используют в системах с водой, паром, воздухом и другими неагрессивными средами. Это распространенный вариант для инженерных и промышленных трубопроводов.

  Углеродистая сталь сочетает прочность, доступность и пригодность для сварного монтажа, поэтому такие отводы широко применяются в системах отопления, водоснабжения и теплоснабжения.

• Низколегированная сталь

  Низколегированная сталь применяется там, где требуется повышенная прочность, устойчивость к нагрузкам и надежность при эксплуатации в сложных условиях.

  Такие отводы используют на объектах, где трубопровод работает под повышенной нагрузкой, подвергается температурным перепадам или эксплуатируется в условиях, требующих дополнительного запаса прочности.

• Нержавеющая сталь

  Отводы из нержавеющей стали используют в средах, где важна коррозионная стойкость: в пищевой, химической, фармацевтической промышленности, а также на объектах с повышенными санитарными требованиями.

  Нержавеющая сталь устойчива к воздействию влаги и ряда агрессивных сред, поэтому подходит для трубопроводов, где обычная углеродистая сталь может быстрее терять эксплуатационные свойства.

• Оцинкованная сталь

  Оцинкованные отводы имеют защитное покрытие, которое повышает устойчивость к коррозии. Их применяют в системах, где требуется дополнительная защита металла от воздействия влаги и внешней среды.

Где применяются стальные отводы

Стальные отводы востребованы в системах, где важны прочность, герметичность и устойчивость к нагрузкам.

Их используют на объектах:

• жилищно-коммунального хозяйства;
• промышленного строительства;
• энергетики;
• водоснабжения;
• теплоснабжения;
• пожаротушения;
• нефтегазовой отрасли;
• производственных предприятий;
• складских и логистических комплексов;
• котельных и тепловых пунктов.

В инженерных сетях отводы часто работают вместе с другими элементами: тройниками, переходами, заглушками, фланцами, задвижками, кранами, клапанами, компенсаторами и фильтрами.

Чем стальной отвод отличается от фитинга

В бытовой речи отводы иногда называют фитингами, но в промышленной и инженерной практике важно различать эти понятия.

Фитинг — более широкое понятие. К фитингам относят разные соединительные элементы: муфты, уголки, переходники, тройники, штуцеры и другие детали.

Отвод — конкретный тип фасонной детали, задача которой состоит именно в изменении направления трубопровода.

Для стальных трубопроводов особенно часто применяются приварные отводы. Они соединяются с трубой сваркой и формируют прочный неразъемный узел. Такой вариант подходит для систем, где требуется надежность при длительной эксплуатации.

Почему важно покупать отводы у надежного поставщика

Трубопроводный отвод — небольшая деталь по сравнению со всей системой, но именно от качества таких элементов зависит надежность трубопровода. Если изделие не соответствует размерам, имеет дефекты металла или нарушенную геометрию, это может привести к проблемам при сварке, протечкам и внеплановому ремонту.

При выборе поставщика стоит обращать внимание на:

• наличие продукции на складе;
• соответствие стандартам;
• понятные характеристики в карточке товара;
• возможность подобрать сопутствующие детали;
• наличие гарантии;
• условия доставки и самовывоза;
• консультацию по подбору.

Какие трубопроводные детали могут понадобиться вместе с отводами

При монтаже трубопровода отводы редко используются отдельно. Обычно вместе с ними подбирают другие элементы системы:

• стальные тройники;
• переходы концентрические и эксцентрические;
• заглушки;
• фланцы;
• задвижки;
• шаровые краны;
• обратные клапаны;
• компенсаторы;
• фильтры;
• монтажные вставки;
• крепежные элементы.

Комплексный подбор деталей помогает избежать несовместимости элементов и ускоряет монтаж трубопроводной системы.

Краткая таблица по видам отводов

Частые вопросы об отводах трубопровода

Заключение

Трубопроводный отвод — важная деталь инженерной системы, от которой зависит правильная геометрия трубопровода, надежность соединений и стабильная работа всей линии. Отводы применяются в системах водоснабжения, отопления, теплоснабжения, пожаротушения, промышленных и технологических трубопроводах.

Для стальных трубопроводов чаще всего используются крутоизогнутые, гнутые, сварные, штампосварные и секционные отводы. Они различаются по способу изготовления, углу поворота, радиусу изгиба, материалу и стандарту производства.

В БПК-инвест можно подобрать стальные отводы и другие детали трубопроводов для комплектации инженерных и промышленных объектов в Минске и по Республике Беларусь.
