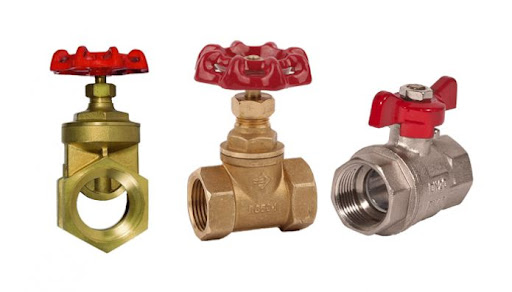

Трубопроводная арматура классифицируется по конструкции запирающего элемента, характеру его перемещения и функциональному назначению. Задвижка, запорный клапан и шаровый кран относятся к запорной арматуре, однако принципиально различаются по кинематической схеме, гидравлическим характеристикам и условиям эксплуатации.
Задвижка: принцип действия и конструктивные особенности

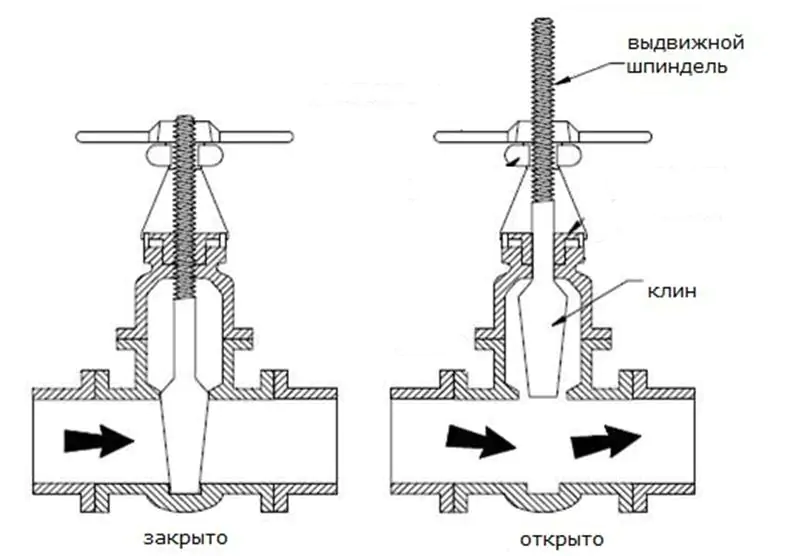

Задвижка — это арматура, у которой запирающий элемент (затвор) перемещается возвратно-поступательно в направлении, перпендикулярном оси потока рабочей среды. Конструктивно затвор выполняется в виде клина, параллельных дисков или шибера.
Клиновые задвижки наиболее распространены в промышленности. Клин может быть жёстким, упругим или составным (двухдисковым). Жёсткий клин прост в изготовлении, но чувствителен к температурным деформациям корпуса — при перепаде температур возможно заклинивание. Упругий клин компенсирует эту проблему за счёт собственной деформации под нагрузкой, что обеспечивает более стабильный прижим к сёдлам. Двухдисковый составной клин применяется там, где требуется высокая герметичность при работе с газом или паром.
Параллельные задвижки (шиберные) используются преимущественно в системах с вязкими средами и пульпами: конструкция менее склонна к заклиниванию при наличии твёрдых включений.
Принципиальная гидравлическая характеристика задвижки — минимальное сопротивление в полностью открытом положении. Проходное сечение в этом состоянии близко к внутреннему сечению трубопровода.
Управление задвижкой осуществляется через ходовой узел — шпиндель с трапецеидальной резьбой. Для полного открытия или закрытия требуется значительное число оборотов маховика (от 5–10 на малых DN до нескольких десятков на больших), что обуславливает медленное срабатывание. По этой причине задвижки не применяются там, где необходима быстрая отсечка.
Типичные области применения:
- магистральные водопроводы и тепловые сети (DN100–DN1200)
- нефте- и газопроводы (клиновые задвижки в стальном корпусе)
- насосные станции и водозаборные узлы
- системы пожаротушения на подающих магистралях
Запорный клапан (вентиль): принцип действия и конструктивные особенности
Запорный клапан — арматура, у которой запирающий элемент (золотник или тарелка) перемещается параллельно оси потока рабочей среды и прижимается к седлу для перекрытия прохода. Именно это отличие от задвижки определяет все функциональные различия между ними.

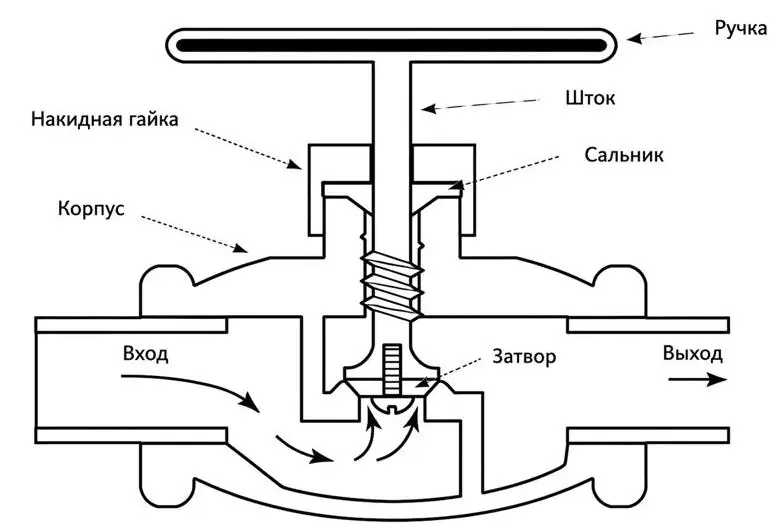

Конструктивно вентиль состоит из корпуса с седлом, золотника (тарелки) и шпинделя с сальниковым уплотнением. Корпус может быть проходным (ось входного и выходного патрубка совпадает) или угловым (патрубки под углом 90°). Прямоточные клапаны — конструктивная разновидность с наклонным шпинделем — имеют пониженное сопротивление, приближающееся к характеристикам задвижки.
Ключевая техническая особенность клапана — возможность работы в промежуточных положениях затвора без ускоренного износа уплотнительных поверхностей. Это делает клапан пригодным для регулирования расхода, хотя для точного автоматического регулирования применяются специальные регулирующие клапаны с профилированным золотником и характеристикой расхода (линейной, равнопроцентной или быстрооткрывающейся), определяемой геометрией проходного сечения.
Гидравлическое сопротивление клапана существенно выше, чем у задвижки и шарового крана. Это обусловлено тем, что поток в корпусе клапана дважды меняет направление.
Функциональные разновидности клапанов:
Запорный клапан перекрывает поток и обеспечивает нормируемую герметичность класса «А», «В» или «С» по ГОСТ 9544. Регулирующий клапан предназначен для изменения расхода среды в соответствии с управляющим сигналом и комплектуется электрическим или пневматическим исполнительным механизмом. Обратный клапан пропускает среду только в одном направлении и закрывается автоматически при обратном токе — применяется для защиты насосов и компрессоров. Предохранительный клапан открывается при превышении допустимого давления и стравливает среду, выполняя функцию аварийной защиты.
Типичные области применения:
- узлы регулирования и учёта тепла в тепловых пунктах (совместно с регулирующим приводом)
- пароснабжение технологического оборудования
- химические производства с агрессивными средами (фторопластовое или нержавеющее исполнение)
- системы защиты котлов и сосудов давления (предохранительные клапаны)
- трубопроводы малых и средних диаметров (DN15–DN250)
Шаровый кран: принцип действия и конструктивные особенности

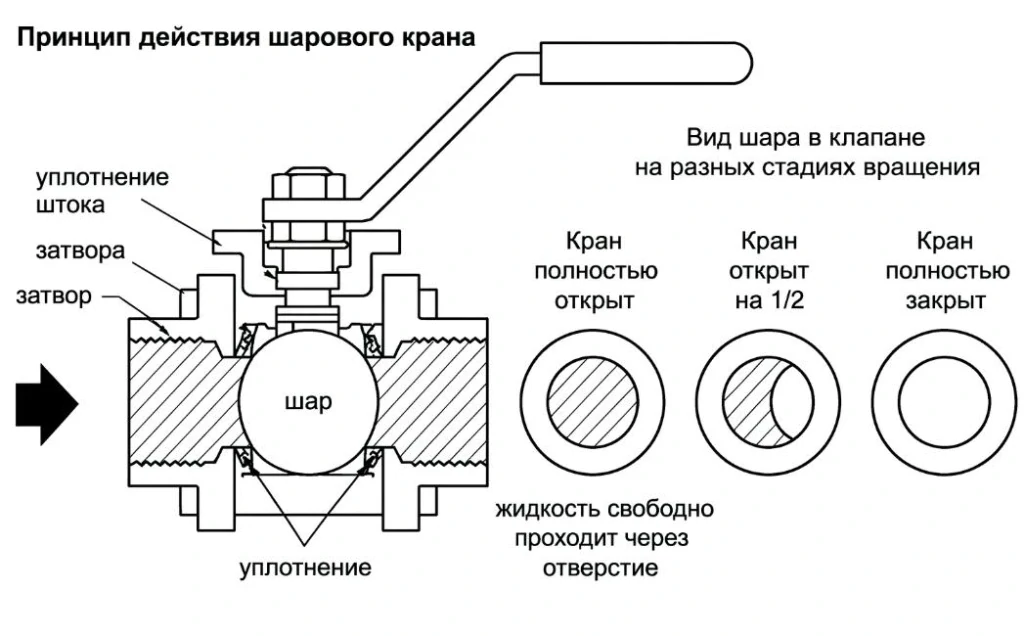

Шаровый кран — арматура, запирающий элемент которой представляет собой шар с центральным сквозным отверстием (каналом), вращающийся в сферических или цилиндрических сёдлах. Управление осуществляется поворотом шара на 90° вокруг оси, перпендикулярной оси трубопровода.
В открытом положении канал шара совпадает с осью трубопровода — проходное сечение равно сечению трубы (для кранов с полным проходом, Full Bore, по ИСО 17292). В закрытом положении шар перекрывает проход, прижимая сёдла к телу шара под действием давления среды и предварительного натяга.
Различают краны с полным проходом (диаметр канала шара равен внутреннему диаметру трубы, DN = Dу) и суженным проходом (Reduced Bore) — у последних гидравлическое сопротивление несколько выше. Коэффициент ζ шарового крана с полным проходом сопоставим с задвижкой и составляет 0,1–0,5 в зависимости от DN.
Быстрое срабатывание — конструктивное преимущество шарового крана: полный ход (открытие или закрытие) обеспечивается поворотом рукоятки на 90°. Это определяет его применение в системах аварийной отсечки и автоматизированных узлах с пневмо- или электроприводом, где требуется минимальное время срабатывания.
Ограничения по режиму работы: шаровый кран в промежуточном положении (частично открытом) подвергается эрозионному воздействию потока на уплотнительные поверхности сёдел, что приводит к их ускоренному износу и потере герметичности. Поэтому эксплуатация кранов в режиме дросселирования без специального конструктивного исполнения (так называемые «регулирующие шаровые краны» с V-образным или иным профилированным отверстием) не допускается.
Типичные области применения:
- газопроводы низкого, среднего и высокого давления (ГОСТ Р 54808)
- внутренние системы водоснабжения и отопления зданий (DN15–DN50)
- системы сжатого воздуха и технических газов
- нефтехимические производства (в нержавеющем исполнении)
- автоматизированные узлы отсечки с пневмоприводом
Сопоставительная характеристика трёх типов арматуры
| Параметр | Задвижка | Запорный клапан | Шаровый кран |
| Направление перемещения затвора | Перпендикулярно потоку | Параллельно потоку | Вращение на 90° |
| Работа в промежуточном положении | Не допускается | Допускается | Не допускается (стандартное исполнение) |
| Скорость срабатывания | Медленная (многооборотный привод) | Медленная | Быстрая (1/4 оборота) |
| Диапазон диаметров | DN50–DN1200+ | DN15–DN300 | DN15–DN300 |
| Рабочая температура (типовой диапазон) | −40…+425 °С | −60…+450 °С | −60…+200 °С (PTFE сёдла) |
Задвижка, запорный клапан и шаровый кран функционально принадлежат к классу запорной арматуры, однако их конструктивные различия определяют строго разграниченные области применения. Задвижка оптимальна для магистральных трубопроводов большого диаметра, где критично гидравлическое сопротивление. Клапан применяется там, где необходимы точное регулирование расхода или специализированные функции защиты системы. Шаровый кран обеспечивает быструю отсечку при минимальном сопротивлении и компактных габаритах. Соответствие конкретного изделия проектной документации определяется по параметрам давления, температуры, рабочей среды и требованиям к классу герметичности, зафиксированным в нормативно-технической документации на объект.
